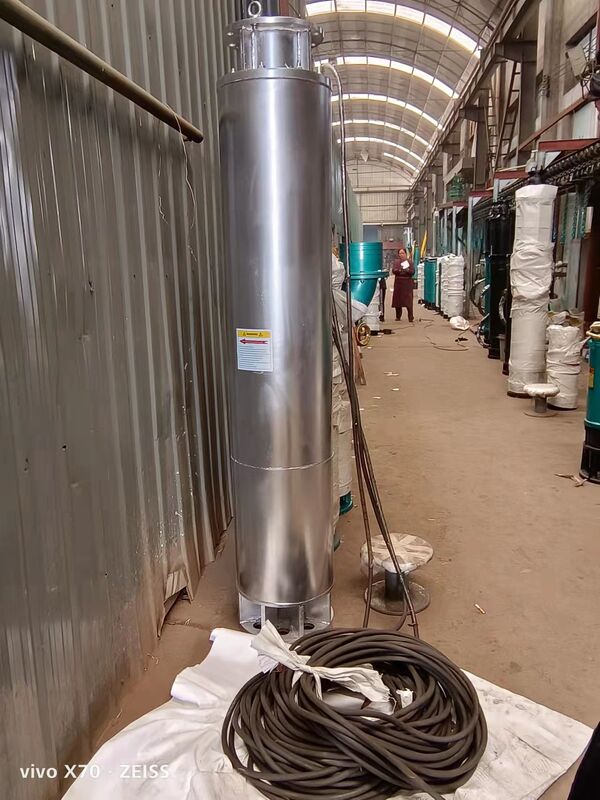

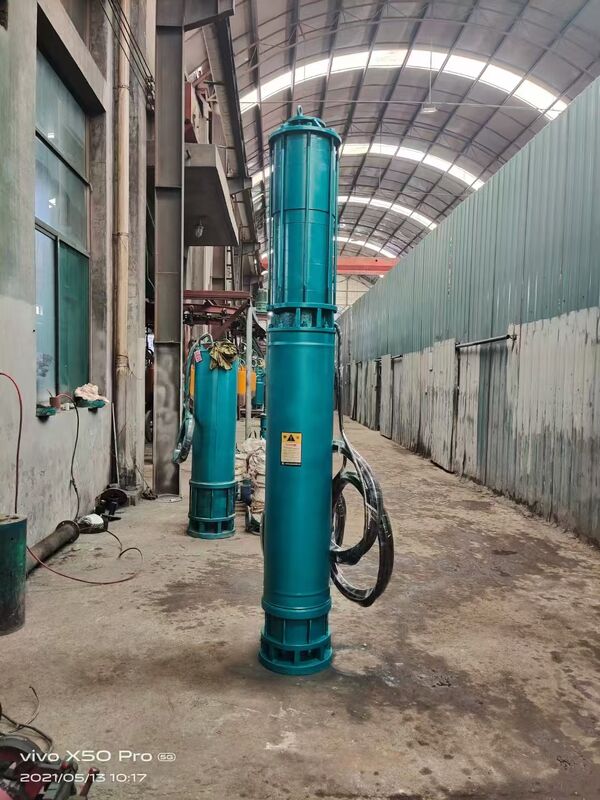

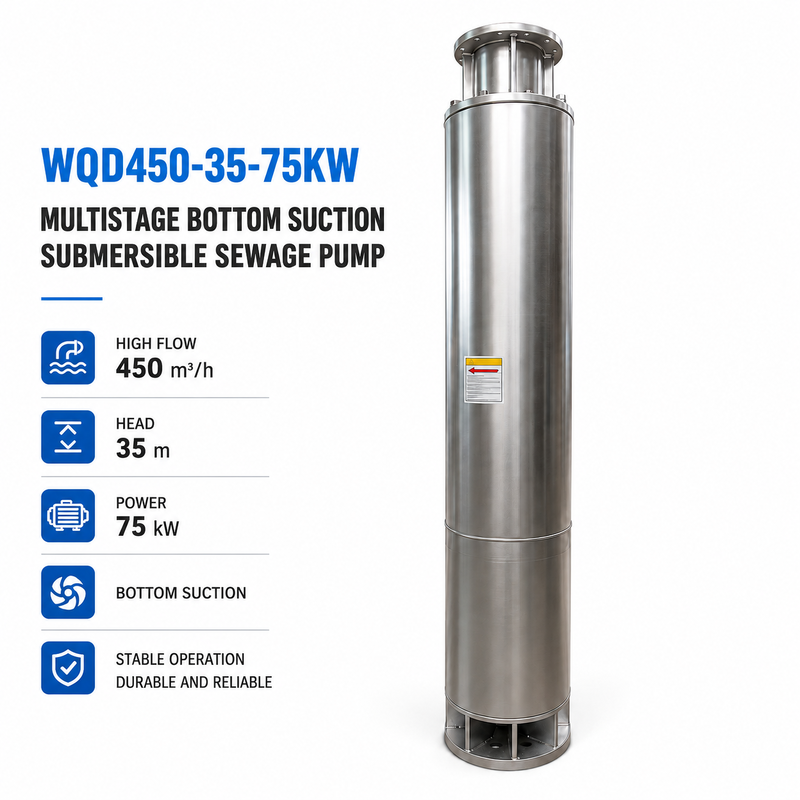

WQD450-35-75KW Çok Kademeli Daldırma Kanalizasyon Pompası
WQD450-35-75KW Çok Kademeli Daldırma Kanalizasyon Pompası, belediye atık su drenajı, endüstriyel atık su transferi, maden drenajı, inşaat drenajı, yeraltı drenajı ve büyük ölçekli su tahliye sistemleri için tasarlanmış yüksek akışlı bir daldırma kanalizasyon pompasıdır.
Yaklaşık 450 m³/saat nominal akış hızı, yaklaşık 35 metredir nominal basma yüksekliği ve 75 kW daldırma motoru ile bu pompa, yüksek hacimli atık su transferi ve kararlı drenaj performansı gerektiren uygulamalar için tasarlanmıştır.
WQD serisi, pompanın alt kısmında yer alan bir girişe sahip Dibe emiş tasarımı benimser. Bu konfigürasyon, sıvı seviyesinin mümkün olduğunca düşürülmesi gereken çukur kuyuları, atık su tankları, inşaat çukurları ve diğer uygulamalar için uygundur.
Ana Özellikler
| Model |
WQD450-35-75KW |
| Pompa Tipi |
Daldırma Kanalizasyon Pompası |
| Tasarım |
Çok Kademeli Dibe Emişli Daldırma Pompası |
| Nominal Akış |
450 m³/saat |
| Nominal Basma Yüksekliği |
35 m |
| Motor Gücü |
75 kW |
| Emiş Tipi |
Dibe Emiş |
| Kurulum |
Daldırma Kurulumu |
| Pompa Yapısı |
Çok Kademeli Santrifüj Tasarım |
| Motor Tipi |
Daldırma Motoru |
| Güç Kaynağı |
Üç Fazlı AC |
| Voltaj ve Frekans |
Proje gereksinimlerine göre özelleştirilebilir |
| Pompalama Ortamı |
Atık su, kanalizasyon ve uyumlu sıvılar |
| Kontrol |
Proje gereksinimlerine göre Doğrudan Çalıştırma, Yumuşak Çalıştırma veya VFD Kontrolü |
Gerçek pompa performansı, atık su özellikleri, katı parçacık içeriği, boru hattı uzunluğu, boru çapı, çıkış basıncı ve tam çalışma koşullarına göre doğrulanmalıdır.
Ana Özellikler
450 m³/saat Yüksek Akış Kapasitesi
WQD450-35-75KW, yaklaşık 450 m³/saat ile donatılmıştır.
Tipik uygulamalar şunlardır:
- Belediye atık su drenajı
- Endüstriyel atık su transferi
- Maden drenajı
- İnşaat drenajı
- Yeraltı drenajı
- Atık su tankı drenajı
- Çukur kuyusu drenajı
- Büyük ölçekli su drenaj projeleri
35 m Basma Yüksekliği
WQD450-35-75KW'nin nominal basma yüksekliği yaklaşık 35 metredir, bu da onu yüksek akışlı, orta basma yüksekliği gerektiren drenaj uygulamaları için uygun hale getirir.
Gerekli pompa basma yüksekliği yalnızca dikey kaldırma yüksekliğine göre belirlenmemelidir. Toplam sistem basma yüksekliği normalde şunları içerir:
Toplam Basma Yüksekliği = Dikey Kaldırma + Boru Hattı Sürtünme Kaybı + Yerel Kayıplar + Gerekli Çıkış Basıncı
Dibe Emiş Tasarımı
Dibe emiş tasarımı, pompanın çukur veya tankın alt kısmından atık su çekmesini sağlar.
Bu konfigürasyon özellikle şu durumlar için kullanışlıdır:
- Çukur kuyuları
- Atık su tankları
- İnşaat çukurları
- Yeraltı projeleri
- Geçici drenaj
- Düşük seviyeli drenaj uygulamaları
Çok Kademeli Santrifüj Tasarım
WQD450-35-75KW, çok kademeli santrifüj pompa yapısını kullanır. Birden fazla çark, pompalanan sıvının basıncını artırmak için aşamalı olarak çalışır.
Çok kademeli tasarım, aşağıdaki kombinasyonları gerektiren uygulamalar için uygundur:
Yüksek Akış + Orta Basma Yüksekliği
75 kW Ağır Hizmet Tipi Daldırma Motoru
Pompa, büyük drenaj sistemleri ve sürekli çalışma uygulamaları için uygun olan 75 kW daldırma motoru ile donatılmıştır.
Motor konfigürasyonları, müşterinin elektrik sistemi ve proje gereksinimlerine göre seçilebilir, bunlar şunları içerir:
- Voltaj
- Frekans
- Faz
- İzolasyon Sınıfı
- Koruma Sınıfı
- Kablo Uzunluğu
- Çalıştırma Yöntemi
- VFD Çalışması
Uygulamalar
Belediye Atık Su Drenajı
Pompa, belediye atık su tanklarında, çukur kuyularında, kanalizasyon pompa istasyonlarında ve diğer atık su drenaj sistemlerinde kullanılabilir.
Endüstriyel Atık Su
WQD450-35-75KW, endüstriyel atık su ve pompa malzemeleriyle uyumlu proses drenaj sıvılarını transfer etmek için kullanılabilir.
Tipik uygulamalar şunlardır:
- Fabrika drenajı
- Endüstriyel atık su transferi
- Atık su arıtma tesisleri
- Üretim atık su deşarjı
- Endüstriyel toplama tankları
Maden Drenajı
Pompa, madenlerde, maden çukurlarında ve maden suyu toplama alanlarında yüksek hacimli drenaj için kullanılabilir.
İnşaat Drenajı
Dibe emiş konfigürasyonu, inşaat çukurları, yeraltı projeleri, tüneller ve diğer geçici drenaj uygulamaları için uygundur.
Yeraltı Drenajı
Pompa, yeraltı otopark alanlarında, yeraltı tesislerinde, tünellerde ve diğer alçak drenaj sistemlerinde kullanılabilir.
Daldırma Kanalizasyon Pompası Nasıl Seçilir
WQD450-35-75KW'yi seçmeden önce, müşterilerin aşağıdaki çalışma bilgilerini sağlaması gerekir.
Gerekli Akış Hızı
Örneğin: 450 m³/saat
Akış hızı, pompanın saatte transfer etmesi gereken atık su hacmini belirler.
Gerekli Basma Yüksekliği
Örneğin: 35 m
Gerekli basma yüksekliği, gerçek dikey kaldırma, boru hattı kayıpları ve çıkış basıncına göre hesaplanmalıdır.
Atık Su Özellikleri
Lütfen aşağıdaki bilgileri sağlayın:
- Sıvı sıcaklığı
- Katı parçacık konsantrasyonu
- Maksimum parçacık boyutu
- Kum içeriği
- Aşındırıcılık
- pH değeri
- Sıvı yoğunluğu
Çukur veya Tank Boyutları
Lütfen sağlayın:
- Çukur boyutları
- Tank derinliği
- Minimum sıvı seviyesi
- Maksimum sıvı seviyesi
- Mevcut pompa kurulum alanı
Boru Hattı Koşulları
Aşağıdaki bilgiler önerilir:
- Gidiş borusu çapı
- Toplam boru hattı uzunluğu
- Dikey kaldırma yüksekliği
- Dirsek sayısı
- Vana sayısı
- Gerekli çıkış basıncı
Kurulum Hususları
WQD450-35-75KW daldırma kanalizasyon pompasını kurmadan önce, pompa boyutlarını, kurulum alanını ve giriş koşullarını onaylayın.
Kurulum sırasında:
- Pompanın belirtilen daldırma koşulları altında çalıştığından emin olun
- Uzun süreli kuru çalışmadan kaçının
- Gidiş boru hattının çalışma basıncına dayanabileceğinden emin olun
- 75 kW motor için uygun bir kablo seçin
- Uygun aşırı yük koruması kurun
- Faz kaybı ve kısa devre koruması sağlayın
- İlk çalıştırmadan önce motorun dönüş yönünü kontrol edin
- Katı parçacıkların izin verilen aralığı aşmadığını onaylayın
Büyük bir 75 kW daldırma kanalizasyon pompası için, elektrik kurulumu ve devreye alma işlemleri yetkili personel tarafından yapılmalıdır.
Sıkça Sorulan Sorular
WQD450-35-75KW pompasının akış hızı nedir?
Nominal akış yaklaşık 450 m³/saatdir. Gerçek akış, tam sistem çalışma noktasına bağlıdır.
WQD450-35-75KW kanalizasyon pompasının basma yüksekliği nedir?
Nominal basma yüksekliği yaklaşık 35 metredir. Gerçek çalışma basma yüksekliği, dikey kaldırma, boru hattı kayıpları ve çıkış basıncına göre hesaplanmalıdır.
Bu pompa hangi motor gücünü kullanıyor?
WQD450-35-75KW, 75 kW daldırma motoru ile donatılmıştır.
Dibe emişli daldırma kanalizasyon pompası nedir?
Dibe emişli bir daldırma kanalizasyon pompası, pompalanan ortamı pompanın alt kısmında bulunan bir girişten çeker. Bu tasarım, çukur kuyuları, atık su tankları, inşaat çukurları ve düşük artık sıvı seviyesinin gerekli olduğu uygulamalar için uygundur.
Bu pompa katı parçacık içeren atık suyu işleyebilir mi?
Belirli atık su koşulları için yapılandırılabilir, ancak maksimum katı parçacık boyutu, konsantrasyonu ve ortam özellikleri nihai seçimden önce sağlanmalıdır. Yüksek konsantrasyonlarda aşındırıcı kum, çakıl veya çamur içeren atık su için özel aşınmaya dayanıklı bir pompa düşünülmelidir.
Voltaj ve frekans özelleştirilebilir mi?
Evet. Motor, müşterinin yerel güç kaynağına göre yapılandırılabilir. Fiyat teklifi isterken lütfen şunları sağlayın: Voltaj + Frekans + Faz
Örneğin: 380V / 50Hz / 3 Faz
WQD450-35-75KW'nin projem için uygun olup olmadığını nasıl teyit edebilirim?
Lütfen şunları sağlayın: Gerekli Akış + Gerekli Basma Yüksekliği + Ortam + Katı Parçacık Boyutu + Boru Hattı Uzunluğu + Dikey Kaldırma + Voltaj/Frekans
Teknik ekibimiz daha sonra uygun pompa konfigürasyonunu değerlendirebilir.
