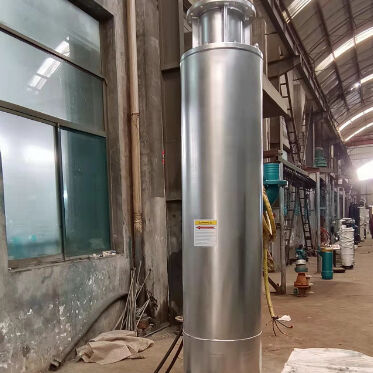

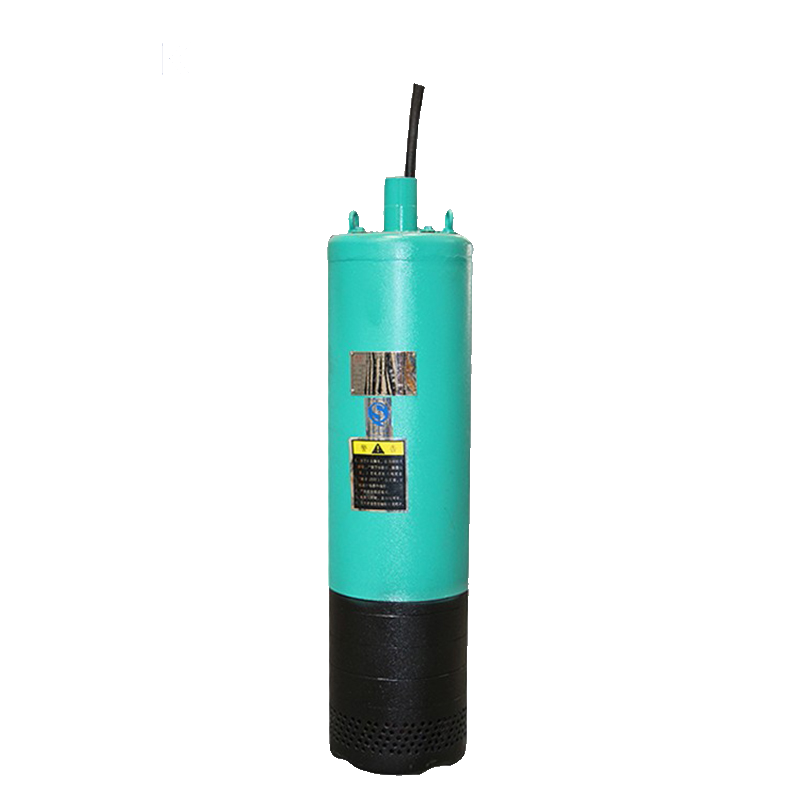

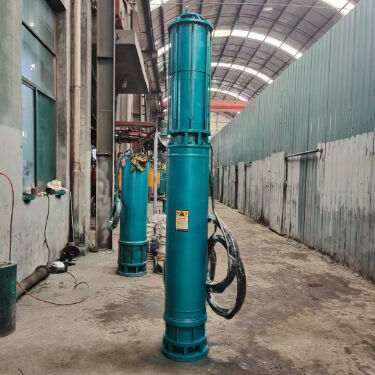

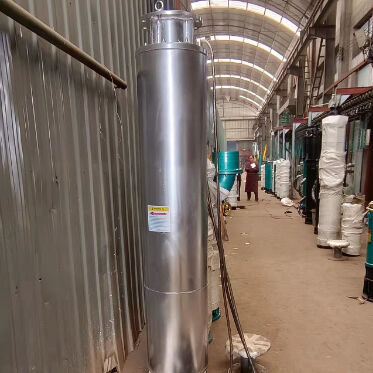

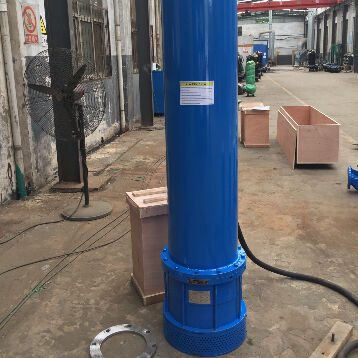

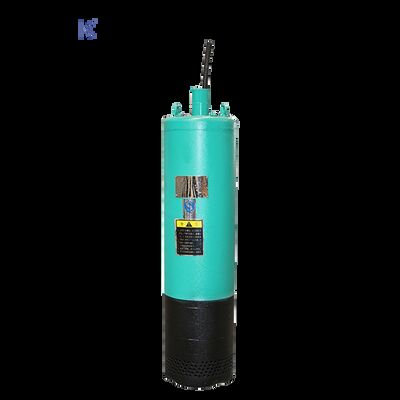

Yüksek Basınçlı Drenaj ve Düşük Seviyeli Su Çekimi İçin Tasarlanmış Alt Emişli Elektrikli Dalgıç Pompa

Ürün Açıklaması

Yüksek başlı çok aşamalı alt emme derin çukur drenajı için daldırılabilir kanalizasyon pompası

Derin kazı projelerinde gerçek zorluk “suyu hareket ettirmek” değil “suyu hareket ettirmek”Sınırlı çukurlardan, kararsız koşullar altında kesintisiz olarak yüksek hacimli yükleri kaldırmakGeleneksel bir kanalizasyon pompası emme seviyesi düştüğünde, baş gereksiniminin arttığı veya enkaz konsantrasyonunun arttığı zaman artar.

BuYüksek başlı çok aşamalı alt emme dalgıç kanalizasyon pompasıÖzellikle yükleme yüksekliğinin, sürekli görev ve tıkanıklığa karşı güvenilirliğin kritik olduğu derin çukur drenaj senaryoları için tasarlanmıştır.

1Neden Derin Çukur Kanaması Farklı Bir Pompa Mimarlığı Gerektirir

Çoğu standart daldırılabilir kanalizasyon pompası şunlardır:

• Tek aşamalı

• Yan emiş

• Düşük ve orta boylu başlar için tasarlanmış

Derin çukurlarda, temel çukurlarda, madencilik çukurlarında ya da yeraltı tesisat odalarında genellikle karşı karşıya kalırsınız:

• 40m-150m dikey kaldırma

• Sınırlı kurulum alanı

• Oturumlu ağır atık sular

• Düşük geri kalan su seviyesi talebi

• Sürekli 24 saat çalışmak

İşte burada.Çok aşamalı + alt emmeYapısal olarak üstün hale geliyor.

2Temel Mühendislik Yapısı

Çok aşamalı yüksek baş tasarımı

Çeşitli döngülü hidrolik yapısı:

• Sabit yüksek baş çıkışı

• Aşama başına azaltılmış radyal yük

• Derin kaldırma koşullarında daha yüksek verimlilik

• Motor aşırı yüklenme riskinin azalması

Tek aşamalı pompalarla karşılaştırıldığında, baş eğri daha kararlıdır ve yüksek kaldırma noktalarında metreküp başına enerji tüketimi daha düşüktür.

Alt emme yapısı

Alt giriş konfigürasyonu şunları sağlar:

• En az geri kalan su seviyesine kadar maksimum drenaj

• Düşük su koşullarında daha iyi soğutma performansı

• Kapalı çukurlarda daha iyi emici performans

Bu tasarım, suyun çukur tabanına yakın bir şekilde boşaltılabilmesini sağlar ve manuel temizliği azaltır.

Ağır Güçlü Kanalizasyon İşleme Kapasitesi

Hidrolik kanal aşağıdakiler için optimize edilmiştir:

• Katı parçacık işleme

• Kum yüklü su

• İnşaat çamurları

• Fibröz kalıntılar (eleştirici kesme mekanizması)

Sürücü seçenekleri:

• Kapalı çok aşamalı döngü

• Yarım açık blok karşıtı tasarım

• Sıvı sıvılar için aşınmaya dayanıklı alaşım versiyonu

3Tipik Uygulama Senaryoları

Bu pompa normal drenaj için değildir.

• Derin temel çukur drenajı

• Maden dikey kulesinin su çekimi

• Yeraltı otopark inşaatı

• Tünel ve metro kazı projeleri

• Endüstriyel su birikimi sistemleri

• Belediye acil sel pompalaması

Projenizin sabit yüksek kaldırma ve alt düzey drenaj gerektiriyorsa, bu yapılandırma yatay santrifüj veya yüzeye monte edilmiş sistemlerden çok daha güvenilirdir.

4Performans aralığı (Kustomlaştırılabilir)

Tipik çalışma parametreleri:

• Akış hızı: 10 ‰ 500 m3/s

• Baş: 40-150 metre

• Güç: 7.5 ̇160 kW

• Voltaj: 380V / 415V / 440V / 660V

• Frekans: 50Hz / 60Hz

• İzolasyon sınıfı: F / H

• Koruma: IP68

Malzeme seçenekleri:

• Çelikten

• Düktil demir

• Paslanmaz çelik (304 / 316)

• Abrazif koşullar için yüksek krom alaşımı







5Geleneksel Sistemlere Karşı Mühendislik Avantajları

Yüzey Pompalarıyla Karşılaştırıldığında

• Hazırlama gerekmez.

• Uzun emme borularından kavitasyon riski yoktur.

• Kompakt kurulum ayak izi

• Daha düşük boru hattı karmaşıklığı

Standart dalgıç kanalizasyon pompalarıyla karşılaştırıldığında

• Daha yüksek baş kapasitesi

• Alt düzeyde daha iyi drenaj

• Daha güçlü aşırı yükleme direnci

• Derin kaldırma noktalarında verimliliğin iyileştirilmesi

6. İşlemsel Güvenilirlik Tasarımı

Sert koşullarda uzun kullanım ömrünü sağlamak için:

• Çifte mekanik mühürleme (si-si-si)

• Yağ odası sızıntısı tespiti

• Aşırı ısınma koruması

• Ağır iş alanı rulmanları

• Güçlendirilmiş asman tasarımı

• Seçenek olarak yumuşak başlangıç / VFD uyumluluğu

Sürekli görev işleyişi (S1) standart yapılandırmadır.

7Özel Mühendislik Desteği

Her derin çukur farklıdır.

• Projeye dayalı hidrolik seçimi

• Baş kaybı hesaplaması

• Kablo uzunluğu özelleştirme

• Patlama geçirmez seçenekler (gerektiğinde)

• Kontrol paneli entegrasyonu

• OEM/ODM üretim desteği

Bize istenen akış, dikey kaldırım, orta tip ve kurulum derinliğini gönderin biz genel bir önerinin yerine optimize edilmiş bir pompa modeli sağlayacağız.
