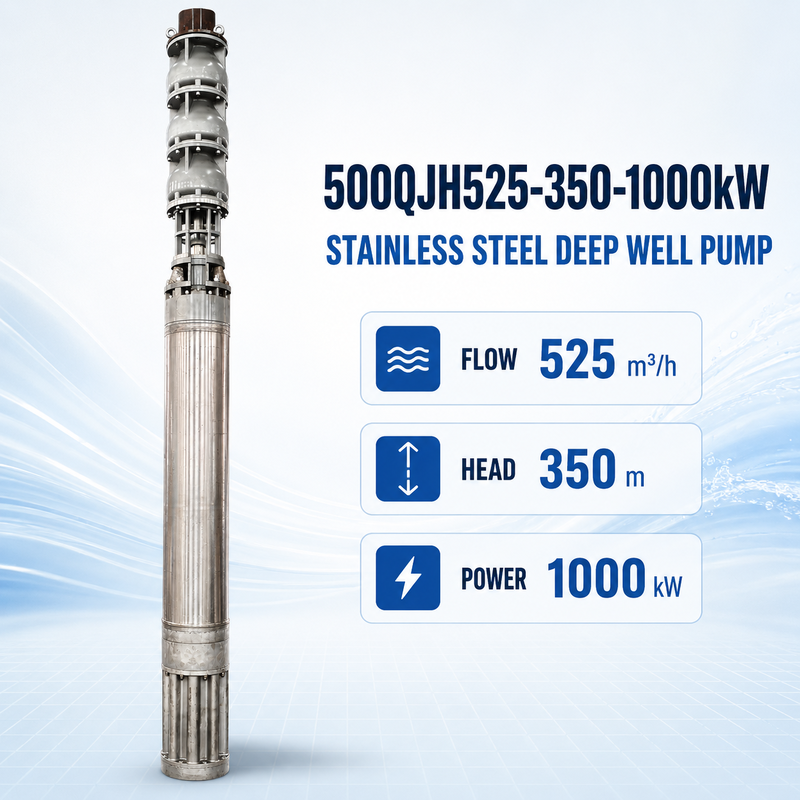

525 m³/sa Akış 350 m Basma Yüksekliği 1000 kW Güç Paslanmaz Çelik Derin Kuyu Dalgıç Deniz Suyu Pompası

Bu500QJH525-350-1000kW paslanmaz çelik derin kuyu pompasıYüksek güçlü çok aşamalı bir daldırıcı pompası, nominal akış gerektiren projeler için tasarlanmıştır.525 m3/hve bir notlu baş350 metre..

Sürücü:1000 kW su dolu dalgıç motor, bu pompa büyük ölçekli endüstriyel su temini, derin yeraltı suyu çıkarma, maden su sistemleri, belediye altyapısı ve yüksek irtifada su aktarımı için değerlendirilebilir.

Paslanmaz çelik sınıfı, motor voltajı, frekansı, kablo özellikleri ve başlangıç yöntemi su analizi, elektrik şebekesi ve kurulum koşullarına göre seçilmelidir.

İsimlendirilmiş akış ve baş, belirtilen çalışma noktasını tanımlar. Gerçek performans dinamik su seviyesine, boru çapına, boru hattının uzunluğuna, yüksekliğin farkına ve hidrolik kayıplara bağlıdır.

500QJH525-350-1000kW, 350 metrelik bir nominal baş için gerekli basıncı üretmek için birden fazla döngü aşamasını kullanır.

Bu tür yüksek güç projeleri için, pompa başı sadece kuyu derinliğine göre seçilmemelidir.

• Pompalama suyu seviyesi ile boşaltma noktası arasındaki dikey fark
• Statik ve dinamik su seviyeleri arasındaki değişim
• Serbestleme boru hattı boyunca sürtünme kaybı
• Valflerden, dirseklerden ve ekipmanlardan kaynaklanan yerel kayıplar
• Son çıkıştaki gerekli basınç
• Çalışma suyu seviyesindeki olası değişiklikler

Aşırı başlık seçimi, güç tüketimini artırabilir ve pompanın önerilen aralığın dışında çalışmasına neden olabilir.Bu nedenle üretimden önce tam bir hidrolik hesaplama tamamlanmalıdır..

Pompa, pompalanan sıvıya göre farklı paslanmaz çelik sınıfları kullanılarak üretilebilir.

SS304, sınırlı klorür içeriği ve hafif korozyon koşullarında genel temiz su uygulamaları için düşünülebilir.

SS316 ve SS316L, endüstriyel su, hafif tuzlu su ve bazı koroziv ortamlar için daha iyi korozyon direnci sağlar.Gerçek klorür konsantrasyonu ve sıcaklığı hala değerlendirilmelidir..

Duplex 2205, daha yüksek mekanik dayanıklılık ve klorürle ilgili korozyona karşı daha iyi direnç sunar.

Super duplex 2507, şiddetli deniz ortamları, yüksek klorlu su ve açık deniz uygulamaları için değerlendirilebilir.

Son malzeme aşağıdakiler kullanılarak belirlenmelidir:

• Klorür konsantrasyonu
• pH değeri
• Sıvı sıcaklığı
• Çölen katı maddeler
• Kum veya süspansiyon parçacıkları
• Beklenen çalışma saatleri
• Gerekli hizmet ortamı

"Paslanmaz çelik pompası" tanımı, her paslanmaz çelik sınıfının deniz suyu için uygun olduğu anlamına gelmez.

Pompa, 1000 kW'luk su dolu dalgıç motorla çalıştırılır.

Motoru çalıştırmadan önce, motorun doldurma durumunu işletme talimatlarına göre kontrol etmek gerekir..

Elektriksel yapılandırma şu şekilde onaylanmalıdır:

• Site voltajı ve frekansı
• Kullanılabilir transformatör kapasitesi
• Şebeke başlangıç akımı sınırlamaları
• Güç kablosunun uzunluğu
• Kurulum derinliği
• İzin verilen gerilim düşüşü
• Kontrol ve koruma gereksinimleri

Bu, yüksek güçlü bir motor olduğundan, başlangıç sistemi ve elektrik koruması, tam pompalama sisteminin bir parçası olarak tasarlanmalıdır.

500QJH525-350-1000kW paslanmaz çelik kuyu pompası aşağıdakiler için değerlendirilebilir:

• Büyük ölçekli yeraltı suyu çıkarımı
• Endüstriyel ham su temini
• Belediye su tedarik projeleri
• Maden su temini ve drenajı
• Yüksek irtifada su aktarımı
• Su depolarından tesislere aktarma
• Su arıtma tesisleri
• Elektrik santrallerinin su sistemleri
• Endüstriyel soğutma suyu
• Büyük tarımsal sulama projeleri
• Uygun bir malzeme ile sahil suyu alımı
• Doğrulanmış malzeme seçimi ile deniz suyu alımı

Son uygunluk sıvıya, kurulum yapısına, gerekli çalışma noktasına ve elektrik koşullarına bağlıdır.

Pompa normalde dikey olarak monte edilir ve tamamen suda çalışır. Üretim ve kurulumdan önce aşağıdaki bilgiler doğrulanmalıdır:

• Kuyu veya kurulum çapı
• Statik su seviyesi
• Dinamik su seviyesi
• Minimum çalışma suyu seviyesi
• Pompa kurulum derinliği
• Pompa setinin toplam uzunluğu
• Serbestleme borusunun çapı
• Boru hattı malzemesi ve uzunluğu
• Kaldırma ve destek düzenlemesi
• Kablo yolu ve uzunluğu
• Dönüşsüz valf pozisyonu
• Kullanılabilir kaldırma ekipmanları

Kurulum yapısı, tam pompa setinin, boşaltma borusunun, kablo ve su sütununun ağırlığını taşımalıdır.

Yüksek güçlü bir pompa için, ekipmanın proje alanına gelmesinden önce kaldırma noktaları, bağlantı bileşenleri ve kurulum prosedürleri gözden geçirilmelidir.

Kontrol sistemi motor gücüne ve yerel elektrik ağına göre yapılandırılmalıdır.

• Aşırı yük koruması
• Kısa devre koruması
• Faz kaybı koruması
• Faz dizisi koruması
• Voltaj izleme
• Motor sıcaklığı izleme
• Su seviyesinin izlenmesi
• Kurumuş koruma
• Başlangıç akım kontrolü
• Basınç ve akış izleme

Değişken frekanslı bir sürücü sadece motor uyumluluğunu, soğutma koşullarını ve izin verilen çalışma hız aralığını doğruladıktan sonra seçilmelidir.

500QJH525-350-1000kW'ın uygun olup olmadığını kontrol etmek için lütfen şunları belirtin:

• Gerekli akış m3/s
• Gerekli toplam dinamik başlık
• Sıvı türü ve tam su analizi
• Statik ve dinamik su seviyeleri
• Kurulum derinliği
• Kuyu veya alım boyutları
• Boru hattı çapı ve toplam uzunluk
• Serbestleme noktasının yüksekliği
• Sitede voltaj, frekans ve faz
• Kullanılabilir transformatör kapasitesi
• Gerekli paslanmaz çelik sınıfı
• Güç kablosunun uzunluğu
• Günlük çalışma saatleri
• Başlatma ve kontrol gereksinimleri

Teslimattan önce, pompa konfigürasyonu onaylanmış teknik anlaşmaya göre kontrol edilmelidir.

• Pompa modeli ve nominal parametreler
• Motor gücü, voltaj ve frekans
• Paslanmaz çelik sınıfı
• Pompa ve motor boyutları
• Kablo özellikleri
• Elektrik yalıtımı
• Dönüş yönü
• Tedarik edilen aksesuarlar
• Paketleme ve kaldırma noktaları

Performans testleri ve proje belgeleri üretimden önce kabul edilmelidir.Gerçek test değerleri, "yüksek verimlilik" veya "dayanıklı performans" gibi genel ifadelerle değiştirilmek yerine kaydedilmelidir.. "
