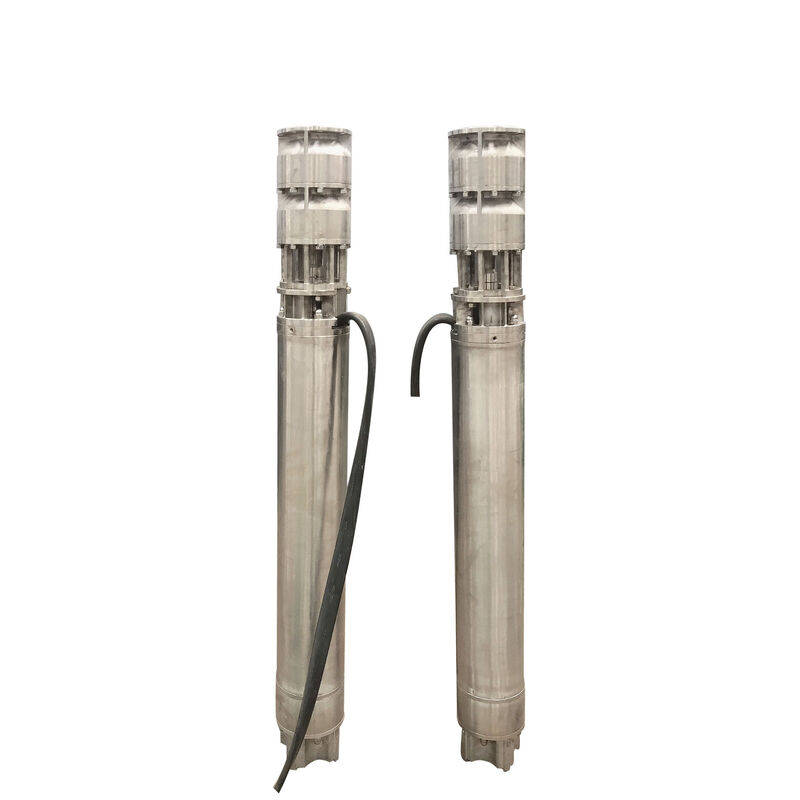

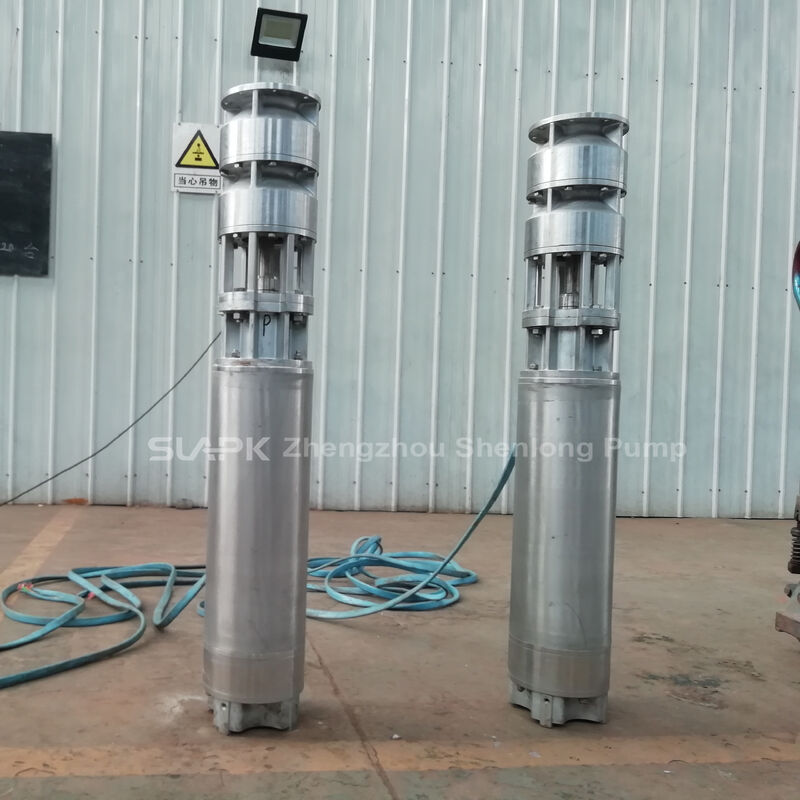

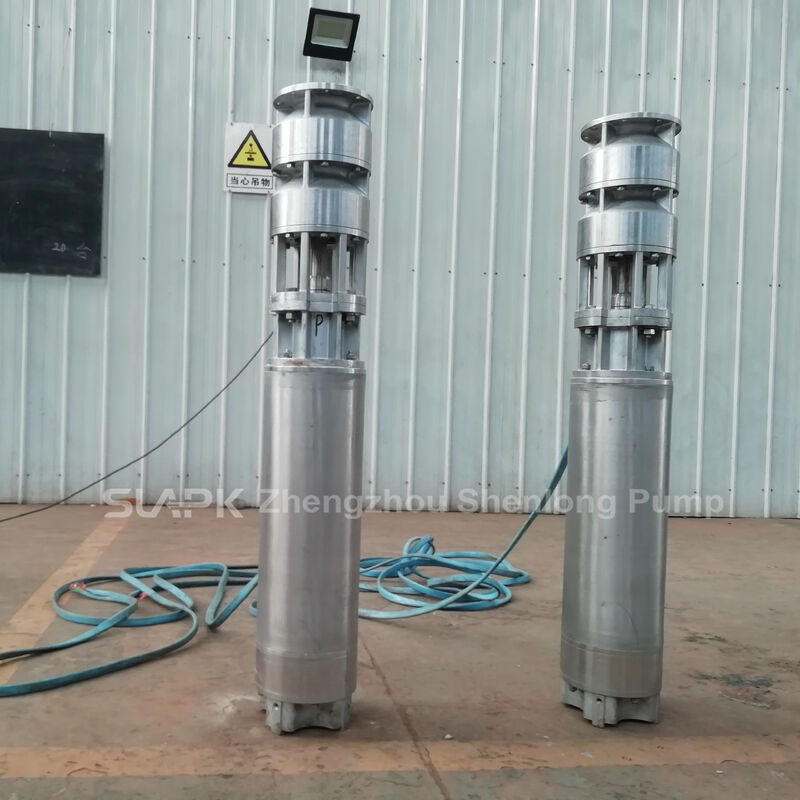

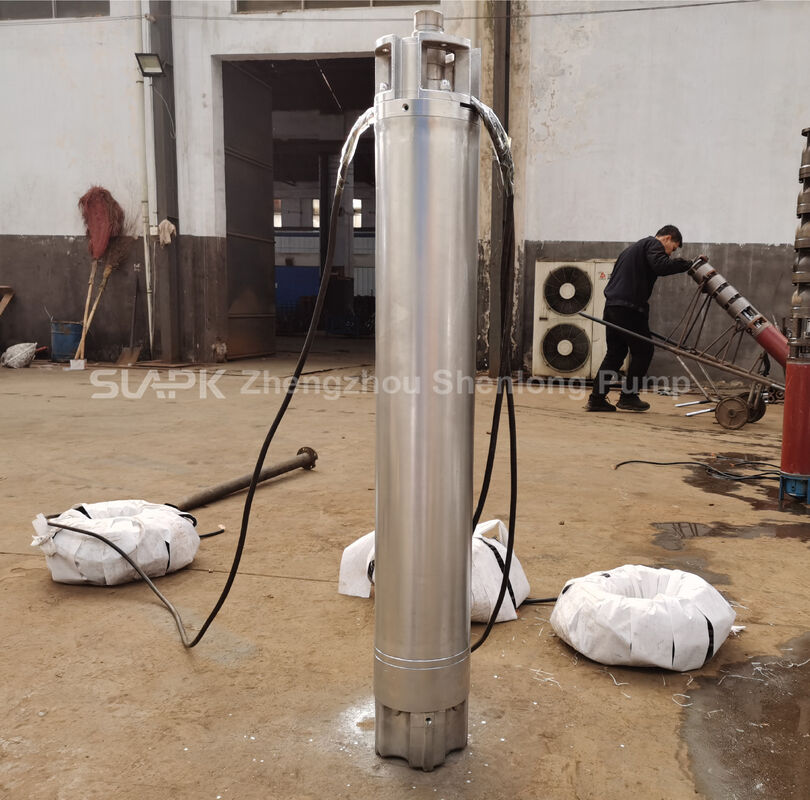

QJH Serisi 304 Paslanmaz Çelik Derin Kuyu Daldırılabilir Pompası 150 m Baş ve 70 ′′ 230 m3/h Akış

QJH serisi, yüksek akışlı, yüksek başlı su temini ve drenaj projeleri için dikey çok aşamalı derin kuyunun daldırılabilir pompaları yelpazesidir.Her modelin 150 m'lik bir nominal başı vardır.Tüm modeller üç fazlı 380V 50Hz güç kaynağı kullanır.

Pompa setleri 304 paslanmaz çelik kullanır ve bu malzeme ile uyumlu temiz su ve hafif koroziv su için tasarlanmıştır.Pompa ve dalgıç motor, yüzey hazırlama olmadan su altında çalışır.Tipik görevler arasında derin kuyunun çıkarılması, endüstriyel temin, tarımsal sulama, maden drenajı,Tank doldurma ve uzun mesafe su aktarımı.

70 ila 230 m3/h arasındaki nominal akışlar, farklı çekim hacimlerini, tesis taleplerini ve boru hattı kapasitelerini destekler.150 m'lik ortak bir nominal baş, benzer basınç gereksinimlerine sahip projelerde model karşılaştırmasını kolaylaştırır.

Sınıf 304 paslanmaz çelik, uyumlu suda iyi genel korozyon direnci ve mekanik dayanıklılık sağlar.çözünmüş maddeler ve diğer koroziv bileşenler.

Çoklu döngü aşamaları, derin kaldırma, uzun mesafe transferini ve önemli çıkış basıncı gerektiren sistemleri destekleyen sıvı basıncını kademeli olarak arttırır.Son görev noktası hem pompa eğrisine hem de sistem eğrisine göre doğrulanmalıdır..

Altı model de üç fazlı 380V 50Hz güç kullanıyor.Başlatma yöntemi ve koruma ayarları, motorun 45-160 kW'luk motor değerine ve tesis elektrik ağının kapasitesine uygun olmalıdır..

Pompa ve motor su seviyesinin altında çalışır, yüzey hazırlamasını ortadan kaldırır ve yüzey düzenini basitleştirir.

• Derin kuyudan yeraltı suyunun alınması ve ham su aktarımı
• Belediye, endüstriyel park ve fabrika su tedarikçisi
• Tarımsal sulama ve sıçratma sistemleri
• Maden drenajı ve inşaat su çekimi
• Rezervuar, depolama tankı ve yükseltilmiş tank doldurma
• Uzun mesafe su aktarımı ve ağ güçlendirme
• 304 paslanmaz çelik ile uyumlu endüstriyel dolaşım suyu

Orta kapasiteli derin kuyu çekimi, sulama ve endüstriyel hazırlama su görevleri için yaklaşık 70 m3/s gerektirir.ılımlı talep.

Orta su istasyonları, sulama sistemleri ve fabrika su tedarikleri için 90 m3/h olarak belirlenmiştir.

Endüstriyel tedarik, ham su aktarımı ve su koruma projeleri dahil olmak üzere, 115 m3/h yakınlarında 150 m başlıkta görevler için tasarlanmıştır.Mühendislik incelemesinden sonra paralel düzenlemede ana pompa veya bir ünite olarak kullanılabilir..

Yüksek kapasiteli derin kuyu kaldırma, madencilik su sistemleri ve uzun boru hatları için 90 kW'lık bir motorla 140 m3/s değerlendirilmiştir.Voltaj düşüşü ve motor koruması.

Merkezi su temini, tarımsal su projeleri ve yaklaşık 170 m3/s gerektiren büyük endüstriyel görevler için tasarlanmıştır.sipariş vermeden önce kablo alanı ve kaldırma koşulları.

Bu grubun en yüksek akışlı modeli, 230 m3/s yakın büyük soyutlama ve aktarım sistemleri için tasarlanmıştır. 160 kW'luk motorunun, transformatör kapasitesinin, başlangıç yönteminin,Kablo boyutu ve koruma.

Denizaltı motoru şaftı ve çok aşamalı döngüleri çalıştırır. Su alım yoluyla girer ve ardışık döngü ve difüzör aşamalarından geçerken basınç kazanır.Daha sonra akıntı akışından geçer.Çünkü tüm ünite su altında çalışır ve çevresindeki sıvı motor soğutmasına katkıda bulunur, kuyu hızı,En az daldırma ve başlangıç sıklığı üreticinin gereksinimlerine uygun olmalıdır..

150 m'lik bir nominal başlık toplam kuyu derinliğiyle aynı değildir.

• Dinamik su seviyesinden boşaltma noktasına dikey kaldırma
• Çıkış veya aşağı sistemde gerekli kalıntı basıncı
• Riser borusundaki ve yüzey boru hattındaki sürtünme kayıpları
• Dirsekler, valfler, geri dönüşsüz valfler ve armatürler yoluyla yerel kayıplar

Hesaplanan sistem eğrisi, gerçek çalışma noktasını doğrulamak için pompa eğrisiyle karşılaştırılmalıdır.Aşırı enerji tüketimi, aşırı yüklenme veya kararsız çalışma.

Sınıf 304 birçok temiz su ve hafif koroziv su görevleri için uygundur, ancak evrensel değildir.Yüksek sıcaklıkta sıvılar ve yüksek abrasif katı maddeler 316, 316L, dupleks paslanmaz çelik veya başka bir özel malzeme.

• Gerekli akış ve toplam dinamik başlık
• Ölçülen delme deliğinin iç çapı, kuyunun derinliği, statik seviyesi ve dinamik seviyesi
• Sürdürülebilir kuyu verimi ve mevsimsel değişim
• Planlanan pompa ayarlama derinliği
• Serbestleme yüksekliği, boru uzunluğu, boru çapı ve valf düzeni
• Sıcaklık, pH, klorür seviyesi, kum içeriği ve tam su analizi
• Üç fazlı 380V 50Hz ağ kapasitesi ve izin verilen başlangıç akımı
• Sürekli veya aralıklı görev, günlük çalışma saatleri ve başlangıç sıklığı
• Kontrol paneli, kablo, yükseltici boru, sensörler, yedek parçalar ve sertifikalar için gereklilikler

• Montajdan önce delme deliğinin iç çapını, düzlüğünü, maksimum pompa set çapını ve kablo boşluğunu doğrulayın.
• Pompa içine giren abrasif kum ve enkazı azaltmak için yeni kuyular geliştirin ve iyice akıtın.
• Doğru derecelendirilmiş yükseltme borularını, kaldırma ekipmanlarını ve su geçirmez kablo eklemlerini kullanın.
• Çalışma suyunun seviyesini belirtilen asgari daldırma seviyesinin üzerinde tutun ve motoru çevreleyen etkili soğutma akışını koruyun.
• Motoru ve şebeke koşullarına göre doğrudan şebeke, yumuşak başlangıç, düşük voltaj veya uyumlu değişken frekanslı başlangıç seçin.
• İhtiyaç duyulduğunda kısa devre, aşırı yük, faz kaybı, alt voltaj, aşırı voltaj, kuru çalıştırma ve sızıntı koruması sağlar.
• İlk çalıştırmadan sonra voltaj, akım, basınç, akış, titreşim ve boşaltılmış su kum içeriğini kaydet.
• Eğitimli personel, kurulum, kablolama, devreye girme ve bakım işlerini, kılavuz ve yerel yönetmeliklere uygun olarak tamamlamalıdır.

Verilen model verilerine göre, altı modelin de 150 metrelik bir nominal başlıkları var.Gerçek çalışma akışı ve başı hala pompa eğrisi ve sistem direnci bağlıdır.

Bu, sadece modelden varsayılmamalıdır.Model tanımları ve gerçek pompa çapları değişebilir ve kablo, eklemler ve kurulum boşluğu için de yer gereklidir.Ölçülen delme deliği çapını belirtin ve onaylanmış boyut çizimini onaylayın..

304 sınıfı genellikle özel bir mühendislik incelemesi olmadan deniz suyu için kullanılmamalıdır.Dupleks paslanmaz çelik veya deniz suyuna dayanıklı başka bir malzeme, ve mühürleme, kablo ve motor yapısını gözden geçirmek.

Bir VFD, motorun uygun olduğunu doğruladıktan sonra değerlendirilebilir. Minimum frekans, hızlanma ve yavaşlama, soğutma hızı,çıkış filtreleme ve motor koruması doğru ayarlanmış olmalıdır.Sürüş kapasitesi ve kablo uzunluğu da dikkate alınmalıdır.

Maksimum akışını sürekli çalışma noktası olarak kullanmak yerine, gerekli görev noktasından ve onaylanmış pompa eğrisinden seçin.Seçilen vergi, verimliliği göz önünde bulundururken izin verilen aralığın içinde kalmalıdır., güç marjı ve sürdürülebilir kuyu verimi.

Hedef akış, toplam başlık, delik verileri, su analizi, boru hattı ayrıntıları, güç koşulları ve kurulum gereksinimleri sağlayın.Teknik bir teklif ve teklif vermeden önce kontroller ve aksesuarlar.
