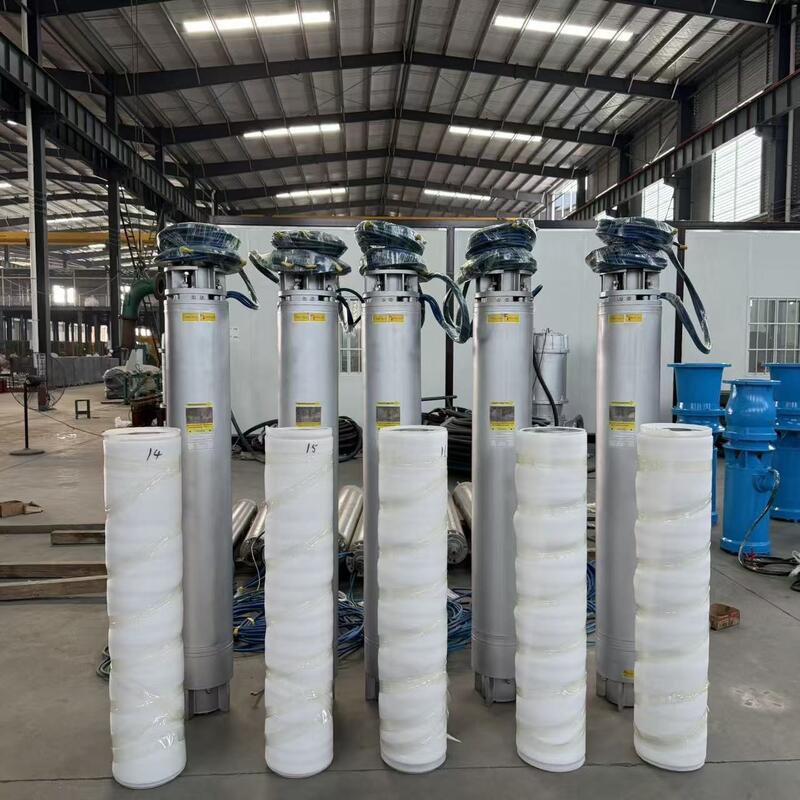

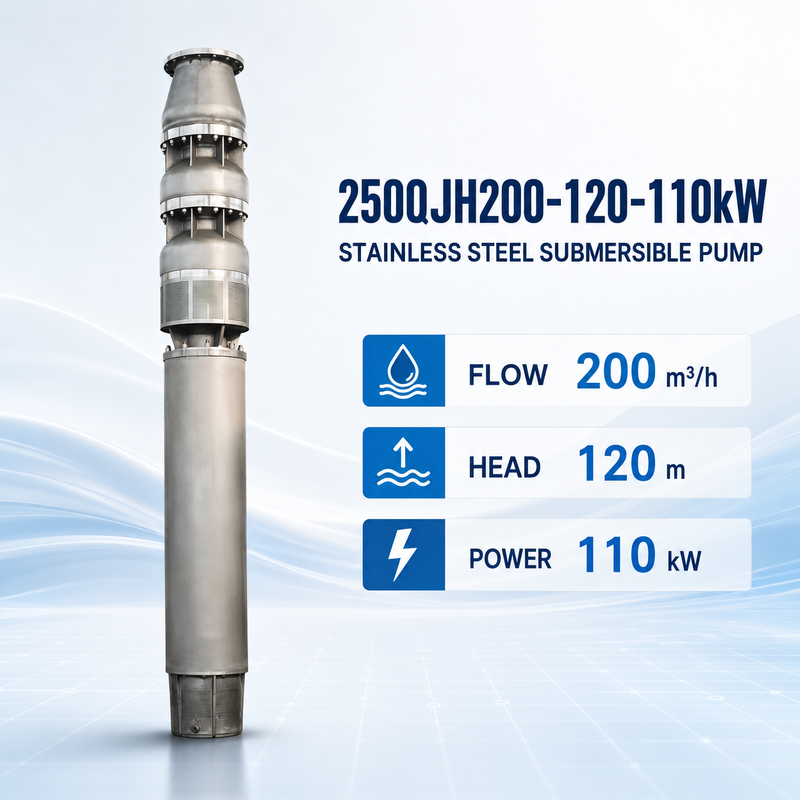

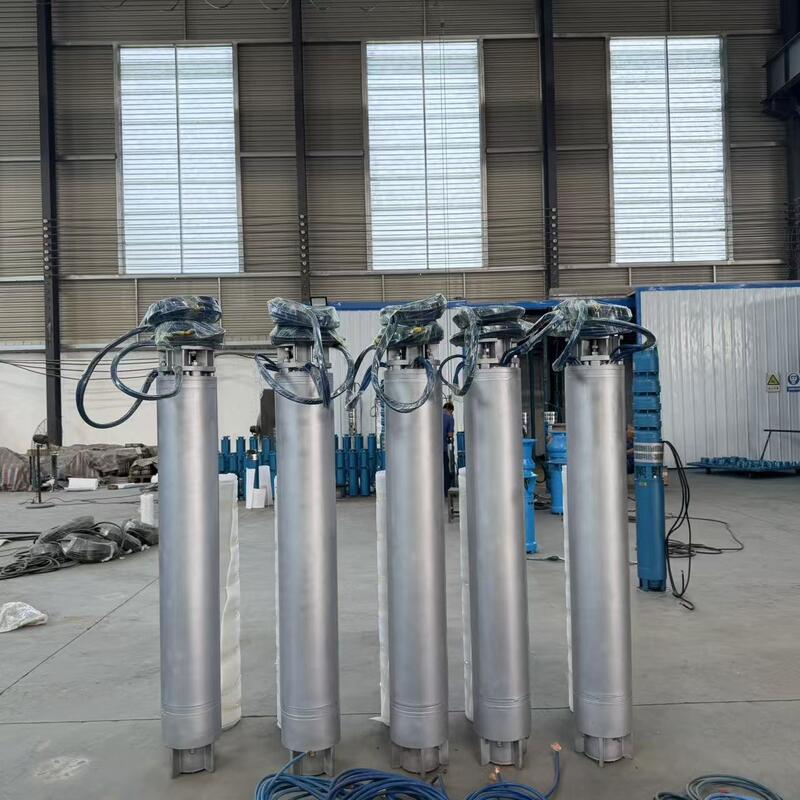

250QJH200-120-110kW Yüksek başlı su aktarımı için paslanmaz çelik dalgıç pompası
Bu250QJH200-120-110kW paslanmaz çelik dalgıç pompasıbir nominal akış gerektiren su transferi sistemleri için tasarlanmış çok aşamalı bir pompadır200 m3/saatve bir notlu baş120 metre..110 kW'luk dalgıç motor, derin kuyu su kaynağı, rezervuar aktarımı, endüstriyel su sistemleri, belediye projeleri ve yüksek akış ve yüksek boşaltma basıncının gerekli olduğu diğer uygulamalar için uygundur.
Paslanmaz çelik yapısı, geleneksel dökme demir pompalarına kıyasla daha iyi korozyon direnci sağlar.Kablo uzunluğu ve kontrol yöntemi sıvı bileşimi ve proje koşullarına göre yapılandırılabilir.
Teknik özellikler
| Spesifikasyon | Ayrıntılar |
|---|
| Ürün modeli | 250QJH200-120-110kW |
| Pompa Türü | Çok aşamalı paslanmaz çelik dalgıç pompası |
| İsimlendirilmiş Akış | 200 m3/saat |
| Belirli başlık | 120 m |
| Motor Gücü | 110 kW |
| Kurulum | Dikey dalgalanmış tesis |
| Güç kaynağı | Üç fazlı, proje voltajı ve frekansına göre yapılandırılmış |
| Pompa malzemesi | Paslanmaz çelik |
| Motor Türü | Suyla dolu dalgıç motor |
| İşlem Yöntemleri | Alan koşullarına göre sürekli veya aralıklı çalışma |
| Kişiselleştirme | Malzeme, voltaj, frekans, kablo ve kontrol paneli |
Bir sipariş onaylanmadan önce, nominal çalışma noktası pompa performans eğrisi ve gerçek sistem direnci ile doğrulanmalıdır.
Yüksek başlı pompalama için çok aşamalı tasarım
250QJH200-120-110kW, 120 metrelik bir nominal baş için gerekli basıncı üretmek için birden fazla döngü aşamasını kullanır.Bu yapı, suyun önemli bir dikey mesafede veya uzun bir boşaltma boru hattı üzerinden aktarılması gereken projeler için uygundur..
Gerçek toplam dinamik başlık aşağıdakileri içermelidir:
- Su seviyeleri arasındaki dikey fark
- Serbestleme borusu sürtünmesi
- Valf, dirsek ve ekipmanlardan kayıplar
- Serbestleme noktasındaki gerekli basınç
- Çalışma suyu seviyesindeki değişiklikler
Sadece dikey yüksekliğe göre bir pompanın seçilmesi yetersiz akış veya aşırı motor yükü ile sonuçlanabilir.
Paslanmaz çelik malzeme seçenekleri
Pompa, su kalitesi ve korozyon koşullarına göre farklı paslanmaz çelik malzemelerle yapılandırılabilir.
- Genel temiz su uygulamaları için SS304
- Daha iyi korozyon direnci için SS316 veya SS316L
- Daha zorlu klorür ortamları için Duplex 2205
- Super duplex 2507 şiddetli deniz veya yüksek klorlu koşullar için
Doğru malzeme, klorür konsantrasyonu, pH, sıcaklık, çözünmüş katı maddeler ve beklenen çalışma süresini içeren gerçek sıvı verileri kullanılarak seçilmelidir."Paslanmaz çelik" otomatik olarak her deniz suyu veya kimyasal uygulama için uygun olarak yorumlanmamalıdır.
Suyla Doldurulmuş Denizaltı Motoru
Pompa bir tarafından çalıştırılırSuyla dolu dalgıç motorİşlemden önce motor, montaj talimatlarına göre temiz suyla doldurulmalıdır.
Motor, çevresindeki suyun soğutmaya yardımcı olması için, motorun çalışma sırasında uygun şekilde daldırılmasını sağlar.motor korpusunun etrafında yeterli su akışını sürdürmek için soğutma ceketine ihtiyaç duyulabilir..
Voltaj, frekans, başlangıç yöntemi ve kablo boyutu, yerel elektrik kaynağı ve kurulum mesafesine göre onaylanmalıdır.
Tipik Uygulamalar
250QJH200-120-110kW pompası aşağıdakiler için değerlendirilebilir:
- Derin kuyudan su çıkarma
- Endüstriyel su aktarımı
- Belediye su tedarik sistemleri
- Tarımsal sulama
- Depolama ve göl suyu aktarımı
- Çiğ su alma projeleri
- Maden su temini ve drenajı
- Su arıtma tesisleri
- Soğutma suyu dolaşımı
- Uygun bir malzeme seçildiğinde deniz suyu alımı
Nihai uygunluk sıvıya, su seviyesine, kurulum yapısına ve sistem direncine bağlıdır.
Kurulum Gereksinimleri
Pompa normalde dikey olarak monte edilir ve tamamen suda çalışır. Kurulumdan önce kuyunun çapı, su seviyesi, pompa uzunluğu, çıkış bağlantısı ve kaldırma düzeni kontrol edilmelidir.
Pompa aşağıdaki koşullarda çalışmamalıdır:
- Su seviyesi gerekli minimum dalışın altında
- Kilitlenmiş veya kısıtlı giriş
- Yanlış faz sırası
- İzin verilen aralığın dışındaki gerilim
- Kapalı bir boşaltma valfiyle çalışmak
- Seçilen malzemeyle uyumsuz sıvı koşulları
Geri dönüşü engelleyen valfler, basınç izleme, kuru akış koruması, aşırı yük koruması ve faz koruması proje tasarımına göre dikkate alınmalıdır.
Pompa Seçimi Bilgisi
250QJH200-120-110kW'nın uygun olup olmadığını kontrol etmek için lütfen şunları belirtin:
- Gerekli akış m3/s
- Gerekli toplam dinamik başlık
- Sıvı tipi ve su analizi
- Kuyu çapı veya kurulum boyutları
- Statik ve dinamik su seviyeleri
- Boru çapı ve boru hattının toplam uzunluğu
- Voltaj, frekans ve faz
- Gerekli paslanmaz çelik sınıfı
- Kablo uzunluğu
- Günlük çalışma saatleri
- Kontrol paneli gereksinimleri
Kalite Denetimi ve Testleri
Teslimattan önce pompa konfigürasyonu, onaylanmış sipariş gereksinimlerine göre kontrol edilmelidir.Malzeme ve tedarik edilen aksesuarlar.
Performans ve elektrik testleri, kabul edilen teknik gereksinimlere göre yapılabilir.
Sıkça Sorulan Sorular
250QJH200-120-110kW pompasının nominal parametreleri nedir?
İsimlendirilmiş çalışma noktası 200 m3/h akış ve 120 m başlık, 110 kW'lık dalgıç motorla.
Bu pompa deniz suyu için uygun mu?
Doğru paslanmaz çelik sınıfı seçildiğinde uygun olabilir. Deniz suyu projeleri klorür konsantrasyonunun, sıcaklığın ve çalışma koşullarının değerlendirilmesini gerektirir.Su analizinin gösterdiği gibi duplex 2205 veya super duplex 2507 değerlendirilebilir..
Voltaj ve frekans özelleştirilebilir mi?
Evet. Elektriksel yapılandırma proje güç kaynağına göre seçilebilir. Gerekli voltaj, frekans ve faz üretimden önce onaylanmalıdır.
Pompa yatay olarak monte edilebilir mi?
Yatay kurulum ayrı ayrı gözden geçirilmelidir. Motor soğutmasını sürdürmek ve mekanik stres önlemek için soğutma yeleği ve uygun destek yapısı gerekebilir.
Bir teklif için hangi bilgiler gereklidir?
Lütfen gerekli akış, toplam başlık, sıvı türü, kurulum derinliği, boru hattı bilgileri, voltaj, frekans, malzeme gereksinimleri ve kablo uzunluğu belirtin.
