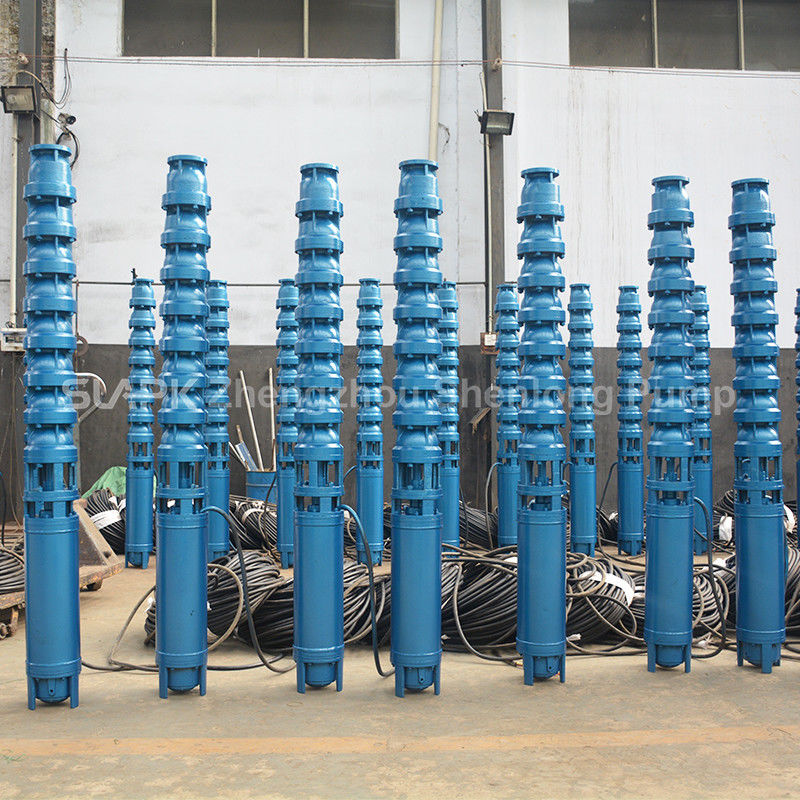

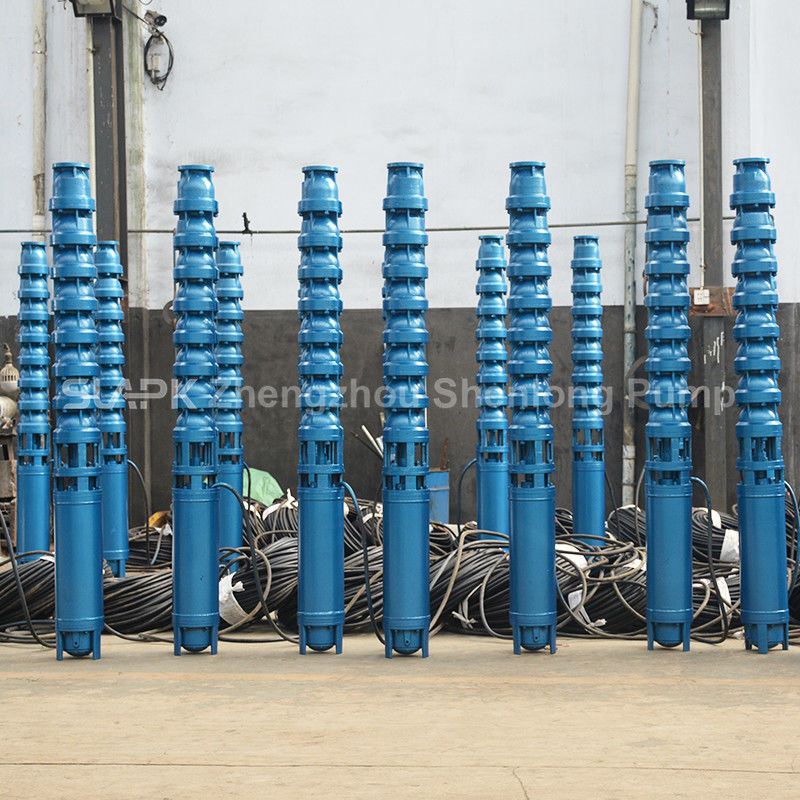

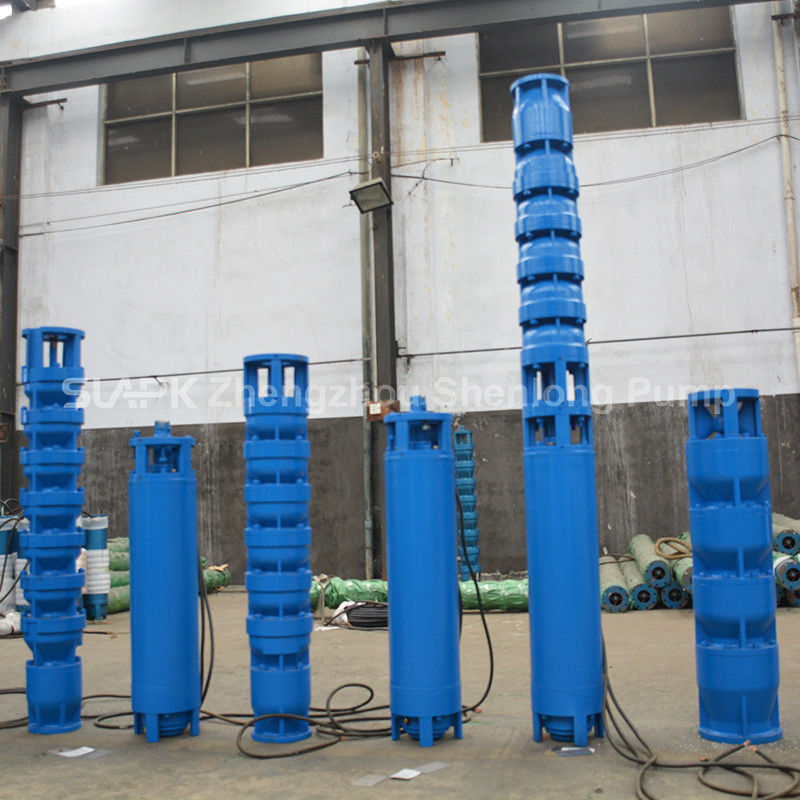

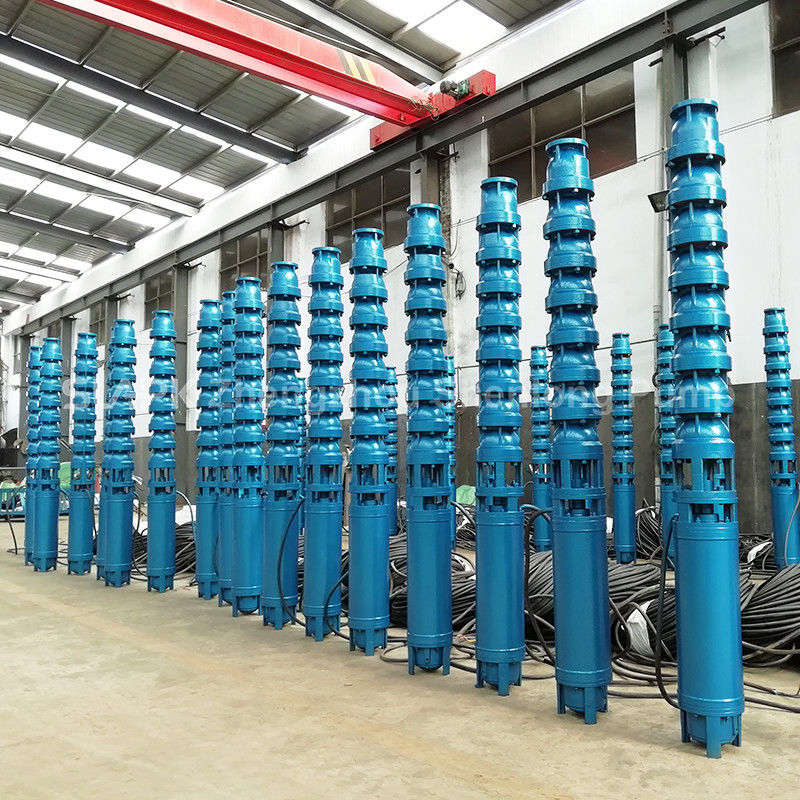

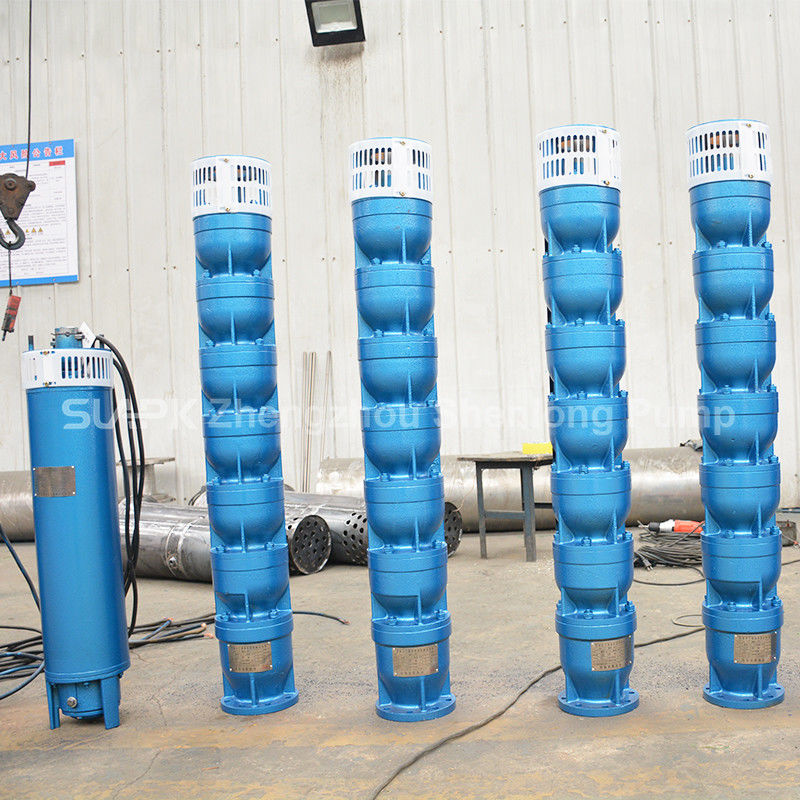

150QJ80-60/10-22kW Döküm Demir Dalgıç Derin Kuyu Pompası
Üç Fazlı 400V | 50Hz | 22kW | Döküm Demir Yapı | Çok Kademeli Tasarım
150QJ80-60/10-22kW, yeraltı suyu çekimi, tarımsal sulama, rezervuar doldurma, inşaat suyu temini ve genel endüstriyel su transferi için tasarlanmış dikey çok kademeli dalgıç derin kuyu pompasıdır.
Pompa ve dalgıç motor, entegre bir ünite olarak su altında çalışır, bu da yer üstü kurulum alanı ihtiyacını azaltır. Çok kademeli hidrolik tasarımı, orta ila yüksek akış ve basınç gerektiren uygulamalar için kararlı su temini sağlar.
Ana Teknik Özellikler
| Ürün Adı |
Döküm Demir Dalgıç Derin Kuyu Pompası |
| Model |
150QJ80-60/10-22kW |
| Pompa Tipi |
Dikey çok kademeli sondaj pompası |
| Anma Gerilimi |
Üç fazlı 400V |
| Anma Frekansı |
50Hz |
| Anma Motor Gücü |
22kW |
| Referans Akış Hızı |
Yaklaşık 80m³/saat |
| Referans Basma Yüksekliği |
Yaklaşık 60m |
| Referans Kademesi Sayısı |
10 |
| Ana Pompa Malzemesi |
Döküm demir |
| Kurulum Yöntemi |
Dikey daldırma kurulumu |
| Önerilen Ortam |
Üretici tarafından izin verilen sınırlar dahilinde temiz su veya düşük kumlu yeraltı suyu |
| Tipik Uygulamalar |
Derin kuyu suyu çekimi, sulama, rezervuar doldurma, inşaat ve endüstriyel su temini |
Önemli: Yukarıdaki akış hızı, basma yüksekliği ve kademe sayısı, yaygın QJ serisi model tanımına dayanmaktadır. Model tanımları, malzemeler, boyutlar ve performans üreticiden üreticiye değişiklik gösterebilir. Nihai özellikler ürün isim etiketi, performans eğrisi, veri sayfası ve imzalanmış teknik anlaşma kullanılarak doğrulanmalıdır.
Model Numarası Açıklaması
QJ serisi derin kuyu pompaları için kullanılan yaygın adlandırma yöntemine göre:
150: Genellikle uygulanabilir sondaj çapı sınıfını belirtir
QJ: Dalgıç derin kuyu pompası serisini belirtir
80: Genellikle yaklaşık 80m³/saat nominal akışı belirtir
60: Genellikle yaklaşık 60m nominal basma yüksekliğini belirtir
10: Pompa kademesi sayısını belirtir
22kW: Nominal motor gücü
400V/50Hz: Nominal üç fazlı güç kaynağı
Üreticiler farklı model adlandırma sistemleri kullanabileceğinden, sipariş vermeden önce çıkış boyutu, pompa çapı, malzeme konfigürasyonu, performans eğrisi ve motor özellikleri doğrulanmalıdır.
Ürün Özellikleri
- Dalgıç Derin Kuyu Çalışması: Pompa ve motor, su seviyesinin altında entegre bir ünite olarak çalışır, kurulum alanından tasarruf sağlar ve uzun bir yüzey tahrikli şaft ihtiyacını ortadan kaldırır.
- Çok Kademeli Hidrolik Tasarım: Birden fazla çark, basıncı kademeli olarak artırır, bu da pompayı yükseltilmiş deşarj basıncı gerektiren uygulamalar için uygun hale getirir.
- Üç Fazlı Endüstriyel Güç Kaynağı: 22kW dalgıç motor, üç fazlı 400V, 50Hz güç kaynağı için tasarlanmıştır, endüstriyel, tarımsal ve mühendislik elektrik sistemleri için uygundur.
- Döküm Demir Yapı: Döküm demir pompa gövdesi yapısal güç sağlar ve belirtilen sınırlar dahilinde temiz su veya düşük kumlu yeraltı suyu için uygundur.
- Geniş Uygulama Alanı: Sondaj suyu çekimi, tarımsal sulama, rezervuar doldurma, peyzaj, inşaat suyu temini ve endüstriyel su transferi için uygundur.
- Elektrik Koruma Sistemleriyle Uyumlu: Aşırı yük, kısa devre, faz kaybı, düşük voltaj, aşırı voltaj, kaçak ve kuru çalışma koruması sağlayan kontrol panelleri ile çalışır.
Tipik Uygulamalar
- Derin Kuyu ve Sondaj Suyu Çekimi: Depolama tankları, rezervuarlar, boru hatları veya dağıtım sistemleri için derin kuyulardan veya sondajlardan yeraltı suyu kaldırma.
- Tarımsal Sulama: Tarla sulama, yağmurlama sulama, damla sulama depolama sistemleri ve büyük ölçekli tarımsal projeler için uygundur.
- Rezervuar ve Su Deposu Doldurma: Yeraltı suyunu depolama rezervuarlarına, yükseltilmiş tanklara, yangın suyu tanklarına ve diğer su depolama tesislerine aktarma.
- İnşaat Suyu Temini: İnşaat alanlarında, yol projelerinde, maden destek tesislerinde ve altyapı projelerinde geçici veya kalıcı su temini.
- Endüstriyel Su Transferi: Proses suyu temini, soğutma suyu ikmali, su arıtma girişi ve diğer genel endüstriyel uygulamalar.
Pompa Seçim Rehberi
Yalnızca 22kW motor gücü pompa seçimi için yeterli değildir. Sipariş vermeden önce aşağıdaki bilgiler doğrulanmalıdır:
- Saatlik metreküp cinsinden gerekli akış hızı
- Gerekli deşarj basıncı veya toplam dinamik basma yüksekliği
- Sondajın iç çapı ve toplam derinliği
- Statik su seviyesi ve dinamik su seviyesi
- Mevcut kuyu verimi
- Dinamik su seviyesinden deşarj noktasına dikey mesafe
- Boru hattı çapı, toplam uzunluğu, bağlantı parçaları ve dirsek sayısı
- Su sıcaklığı, kum içeriği, pH ve aşındırıcılığı
- Gerçek güç kaynağı voltajı ve frekansı
- Pompa ve kontrol paneli arasındaki kablo uzunluğu
- Gerekli günlük çalışma süresi
- Sürekli çalışma gerekliliği olup olmadığı
Toplam dinamik basma yüksekliği, dikey kaldırma yüksekliğini, boru hattı sürtünme kayıplarını, yerel direnç kayıplarını ve deşarj noktasında gereken basıncı içermelidir.
Verimli ve güvenilir çalışma için, gerçek çalışma noktası pompa performans eğrisindeki üreticinin önerilen çalışma aralığı içinde düşmelidir.
Kurulum Talimatları
- Kurulumdan önce nakliye hasarı için pompa, motor, kablo ve bağlantıları kontrol edin
- Uygun kaldırma ekipmanı ve onaylı yük taşıma bileşenleri kullanın
- Pompayı asla elektrik kablosundan kaldırmayın veya asmayın
- Tüm yükseltme borusu bağlantılarının güvenli olduğundan ve gevşemeye karşı korunduğundan emin olun
- Üretici başka bir kurulum yöntemini onaylamadığı sürece pompayı dikey olarak kurun
- Kum ve tortu alımını azaltmak için pompanın girişini kuyu tabanından uygun bir mesafede tutun
- Soğutma gereksinimleri için dalgıç motorun üreticiye göre tamamen suya daldırıldığından emin olun
- İlk çalıştırmadan önce yalıtım direncini, besleme voltajını, faz sırasını ve kablolamayı kontrol edin
- Gerektiğinde uygun bir çekvalf, ayırma vanası, basınç göstergesi ve akış izleme cihazı takın
- Pompayı uzun süre susuz veya tamamen kapalı bir deşarj vanasına karşı çalıştırmayın
- Güç kablosunu motor gücü, kablo uzunluğu, çalıştırma yöntemi ve izin verilen voltaj düşüşüne göre seçin
- Elektrik tesisatı ve bakımı yetkili personel tarafından yapılmalıdır
İşletme ve Bakım
Çalışma sırasında motor akımını, voltajını, akış hızını, deşarj basıncını, su kalitesini, titreşimi ve kontrol paneli durumunu düzenli olarak izleyin.
Aşağıdaki koşullardan herhangi biri meydana gelirse pompayı durdurun ve sistemi kontrol edin:
- Anormal derecede yüksek veya düşük motor akımı
- Akış hızında önemli azalma
- Yetersiz deşarj basıncı
- Sık kontrol paneli açılması
- Olağandışı gürültü veya titreşim
- Kum içeriğinde ani artış
- Kararsız güç kaynağı
- Kablo veya bağlantı aşırı ısınması
Uzun süreli depolama sonrası pompayı yeniden çalıştırmadan önce, kablo yalıtımını, elektrik bağlantılarını, kontrol sistemini, boru tesisatını ve erişilebilir dönen bileşenleri kontrol edin.
Sıkça Sorulan Sorular
150QJ80-60/10 ne anlama geliyor?
Yaygın QJ serisi adlandırma kuralına göre, "150" genellikle uygulanabilir sondaj çapı sınıfını ifade eder, "80" yaklaşık 80m³/saat akış hızını, "60" yaklaşık 60m basma yüksekliğini ve "10" on pompa kademesini belirtir. Kesin model tanımı üretici ile doğrulanmalıdır.
Bu pompa 380V güç kaynağında çalışabilir mi?
Bu ürün, üç fazlı 400V, 50Hz güç kaynağı için belirtilmiştir. 380V şebekede çalışma, motor isim plakasında gösterilen izin verilen voltaj aralığına ve gerçek saha voltaj koşullarına bağlıdır. Pompaya farklı bir besleme voltajı bağlamadan önce her zaman tedarikçiden veya motor üreticisinden yazılı onay alın.
22kW pompa için hangi kontrol paneli gereklidir?
Kontrol paneli, 22kW üç fazlı motor, seçilen çalıştırma yöntemi, yerel güç kaynağı ve çalışma koşullarıyla eşleşmelidir. Önerilen koruma fonksiyonları arasında kısa devre, aşırı yük, faz kaybı, düşük voltaj, aşırı voltaj, kaçak ve kuru çalışma koruması bulunur. Uzun güç kabloları kullanıldığında voltaj düşüşü hesaplamaları da gereklidir.
Bu döküm demir pompa kumlu suyu idare edebilir mi?
Bu pompa öncelikle üretici tarafından belirtilen sınırlar dahilinde temiz su veya düşük kumlu yeraltı suyu için tasarlanmıştır. Yüksek kum içeriği, çarkların, difüzörlerin, yatakların ve diğer hidrolik bileşenlerin aşınmasını hızlandırabilir. Kumlu su için aşınmaya dayanıklı bir konfigürasyon talep edin veya aşındırıcı ortamlar için özel olarak tasarlanmış bir pompa seçin.
Aşındırıcı sıvıları pompalayabilir mi?
Standart bir döküm demir dalgıç pompa, güçlü asidik, alkali, tuzlu veya kimyasal olarak aşındırıcı sıvılar için önerilmez. Aşındırıcı su için, bir su kalitesi analizine dayanarak paslanmaz çelik veya başka uygun bir korozyona dayanıklı malzeme seçin.
Pompa sürekli çalışabilir mi?
Pompa doğru seçildiğinde, tamamen daldırıldığında, yeterince soğutulduğunda ve önerilen performans aralığında çalıştırıldığında sürekli çalışma mümkün olabilir. İzin verilen görev sınıfı, saatte maksimum çalıştırma sayısı ve soğutma gereksinimleri motor veri sayfasından doğrulanmalıdır.
Teklif için hangi bilgilere ihtiyaç vardır?
Lütfen şunları sağlayın: gerekli akış hızı, gerekli toplam basma yüksekliği veya çıkış basıncı, sondaj çapı ve derinliği, statik ve dinamik su seviyeleri, mevcut kuyu verimi, su sıcaklığı ve kum içeriği, güç kaynağı voltajı ve frekansı, gerekli kablo uzunluğu, boru çapı ve toplam boru hattı uzunluğu, günlük çalışma saatleri, kurulum yeri ve gerekli aksesuarlar.
Önerilen Aksesuarlar
Kuruluma bağlı olarak, komple pompa sistemi şunları içerebilir:
- Dalgıç motor
- Su geçirmez güç kablosu
- Pompa kontrol paneli
- Çekvalf
- Ayırma vanası
- Yükseltme borusu
- Kablo konektörleri
- Kuyu başı destek bileşenleri
- Basınç göstergesi
- Akış ölçer
- Su seviyesi sensörü
- Kuru çalışma koruma cihazı
Tedarik edilen tüm bileşenler ve aksesuarlar nihai teklifte açıkça listelenmelidir.
