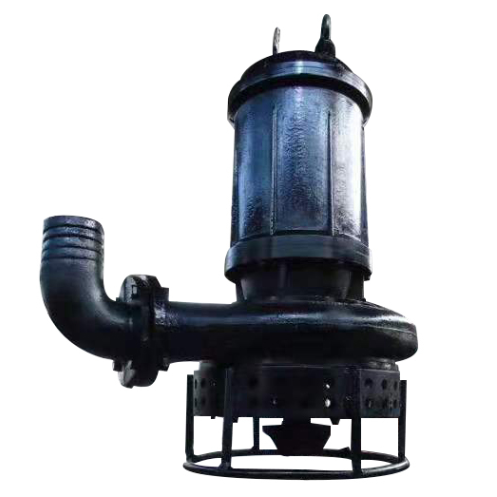

DN100 boşaltma çıkışı ve abrasif çamur işleme için yüksek kromlu alaşımlı 15 kW dalgalanmalı çamur pompası

Bu 100ZJQ55-30-15 kW dalgıç bulamaç pompası, kum, çamur, mil ve süspansiyon halindeki katıları içeren aşındırıcı karışımların transferi için tasarlanmıştır. 55 m³ / sa nominal debisi, 30 m basma yüksekliği, 15 kW motoru ve DN100 çıkış ağzı ile bu model, geleneksel temiz su pompalarının hızlı aşınma, tortu tıkanması veya dengesiz emiş yaşayabileceği orta düzey bulamaç taşıma işlemleri için uygundur.

Yüzeye monte pompaj sistemlerinin aksine, motor ve hidrolik bölüm tek bir entegre dalgıç ünite olarak çalışır. Pompa, birikmiş malzemeye yakın bir konuma yerleştirilebilir, bu da uzun emiş boru hatları ihtiyacını azaltır ve geçici veya mobil bulamaç transferi kurulumlarını basitleştirir.

Elektrik motoru ve pompa kompakt bir koaksiyel düzeneğe sahiptir. Ünite doğrudan bulamaç içinde çalıştığı için ayrı bir emiş hattına veya ön doldurma işlemine gerek duymaz. Bu konfigürasyon, maden kuyularında, çökeltme havuzlarında, inşaat çukurlarında ve çalışma sırasında su seviyelerinin veya tortu derinliklerinin değiştiği diğer yerlerde kullanışlıdır.

Ana çarkın altına mekanik bir karıştırıcı monte edilmiştir. Çalışma sırasında, pompa girişinin etrafında birikmiş tortuyu gevşetir ve çökmüş partiküllerin çevredeki sıvı ile karışmasına yardımcı olur. Ortaya çıkan bulamaç daha sonra pompaya daha tutarlı bir şekilde girebilir, bu da pompalama öncesi manuel tortu giderme ihtiyacını azaltır.

Karıştırıcı, girişin etrafındaki yerel birikintileri harekete geçirmek için tasarlanmıştır. Nihai uygunluk, partikül boyutuna, katı madde konsantrasyonuna ve malzemenin çökme özelliklerine bağlıdır.

Ana çark, karıştırıcı ve ana ıslanan aşınma parçaları yüksek krom alaşımı kullanır. Bu malzeme, mineral ince taneleri, kum ve mil gibi aşındırıcı partiküller içeren uygulamalar için seçilmiştir. Sıradan dökme demir bileşenlere kıyasla, tekrarlanan bulamaç teması için daha uygun bir aşınma yüzeyi sağlar. Daha farklı mekanik ve korozyon gereksinimleri için daha geniş ZJQ serisi içinde dökme demir, SS304 ve SS316L konfigürasyonları da mevcuttur.

DN100 çıkış bağlantısı, geçici drenaj ve sabit bulamaç transfer sistemleri için pratik hortum veya boru hattı kurulumunu destekler. Doğru boru hattı boyutlandırması önemlidir: aşırı küçük bir boru sürtünme kaybını artırır, aşırı büyük bir boru ise bulamaç hızını azaltabilir ve katıların çökmesine neden olabilir.

• Maden kuyusu drenajı ve bulamaç transferi
• Çökeltme havuzlarından kum ve mil giderme
• Taş ocağı drenajı ve tortu taşıma
• İnşaat sahası temel çukuru drenajı
• Metalurji ve çelik fabrikası bulamaç transferi
• Termik santral kül veya tortu havuzları
• Nehir, gölet ve endüstriyel tankların desiltasyonu
• Süspansiyon halindeki aşındırıcı katıları içeren proses suyu sistemleri

100ZJQ55-30-15'in uygun olup olmadığını doğrulamak için lütfen şunları sağlayın:

• Gerekli debi ve toplam dinamik basma yüksekliği
• Bulamaç yoğunluğu veya tahmini katı madde konsantrasyonu
• Maksimum partikül boyutu ve partikül tipi
• Ortam sıcaklığı, pH ve aşındırıcı bileşenler
• Güç kaynağı, voltaj, frekans ve faz dahil
• Tahliye boru hattı çapı, uzunluğu ve dikey kaldırma yüksekliği
• Kurulum derinliği ve beklenen çalışma saatleri

Bu ayrıntılar, motor yüklemesini, malzeme uyumluluğunu, boru hattı hızını ve gerekli aşınma parçası konfigürasyonunu doğrulamaya yardımcı olur.

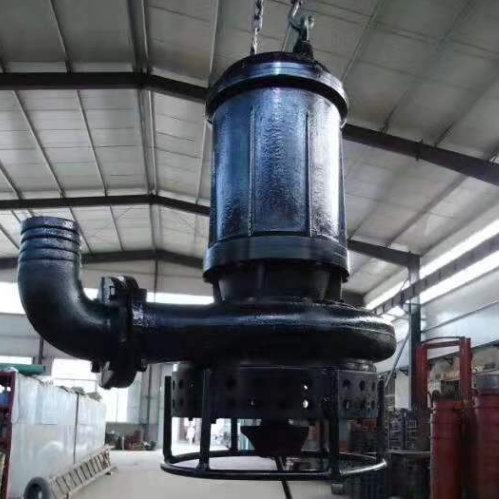

Pompayı dikey olarak sağlam bir zemine kurun veya belirlenmiş kaldırma noktalarını kullanarak asın. Çalışma sırasında tüm pompa ünitesini su altında tutun ve asla elektrik kablosundan kaldırmayın. Tahliye boru hattını güvenli bağlantılar için kontrol edin ve gereksiz direnç ekleyen keskin virajlardan kaçının.

Çalıştırmadan önce güç kaynağını, faz sırasını, yalıtım durumunu ve kontrol paneli koruma ayarlarını doğrulayın. Servis sırasında, bulamaç aşındırıcılığına ve çalışma saatlerine bağlı olarak belirlenen aralıklarla karıştırıcıyı, çarkı, pompa gövdesini, contaları ve tahliye hattını inceleyin. Debi veya basınçta azalma olursa, çalıştırmaya devam etmeden önce aşınmayı, tortu birikmesini ve boru hattı tıkanıklığını kontrol edin.

Bulamaç özelliklerinizi, gerekli çalışma noktanızı ve elektrik beslemenizi bize gönderin. Teknik ekibimiz çalışma koşullarını inceleyecek ve projeniz için uygun pompa malzemesini, kablo uzunluğunu, kontrol yöntemini ve tahliye düzenini önerecektir.

Bu tedarik edilen konfigürasyon için, "100" DN100 çıkış boyutunu, "55" 55 m³/sa nominal debiyi, "30" 30 m nominal basma yüksekliğini ve "15" 15 kW motoru ifade eder.

Evet. Alt karıştırıcı girişin yakınındaki tortuyu gevşetir, yüksek krom alaşımlı aşınma parçaları ise aşındırıcı kum, çamur ve mineral bulamaç için tasarlanmıştır. Maksimum partikül boyutu ve katı madde konsantrasyonu seçimden önce doğrulanmalıdır.

Evet. Pompa tam dalgıç çalışma için tasarlanmıştır. Yeterli sıvı kapsama alanı motor soğutmasını ve kararlı çalışmayı destekler.

Malzeme seçimi ortama bağlıdır. Standart yüksek krom konfigürasyonu aşınma direncini önceliklendirir. SS304 veya SS316L seçenekleri, pH, klorürler, sıcaklık ve kimyasal bileşim incelendikten sonra belirli aşındırıcı koşullar için düşünülebilir.

Lütfen debi, basma yüksekliği, bulamaç yoğunluğu, katı madde konsantrasyonu, maksimum partikül boyutu, ortam sıcaklığı, pH, voltaj, frekans, boru hattı detayları ve kurulum derinliğini sağlayın.
