SLG Dikey Tek Kademeli Sıra Tipi Santrifüj Pompa

Ürün Açıklaması

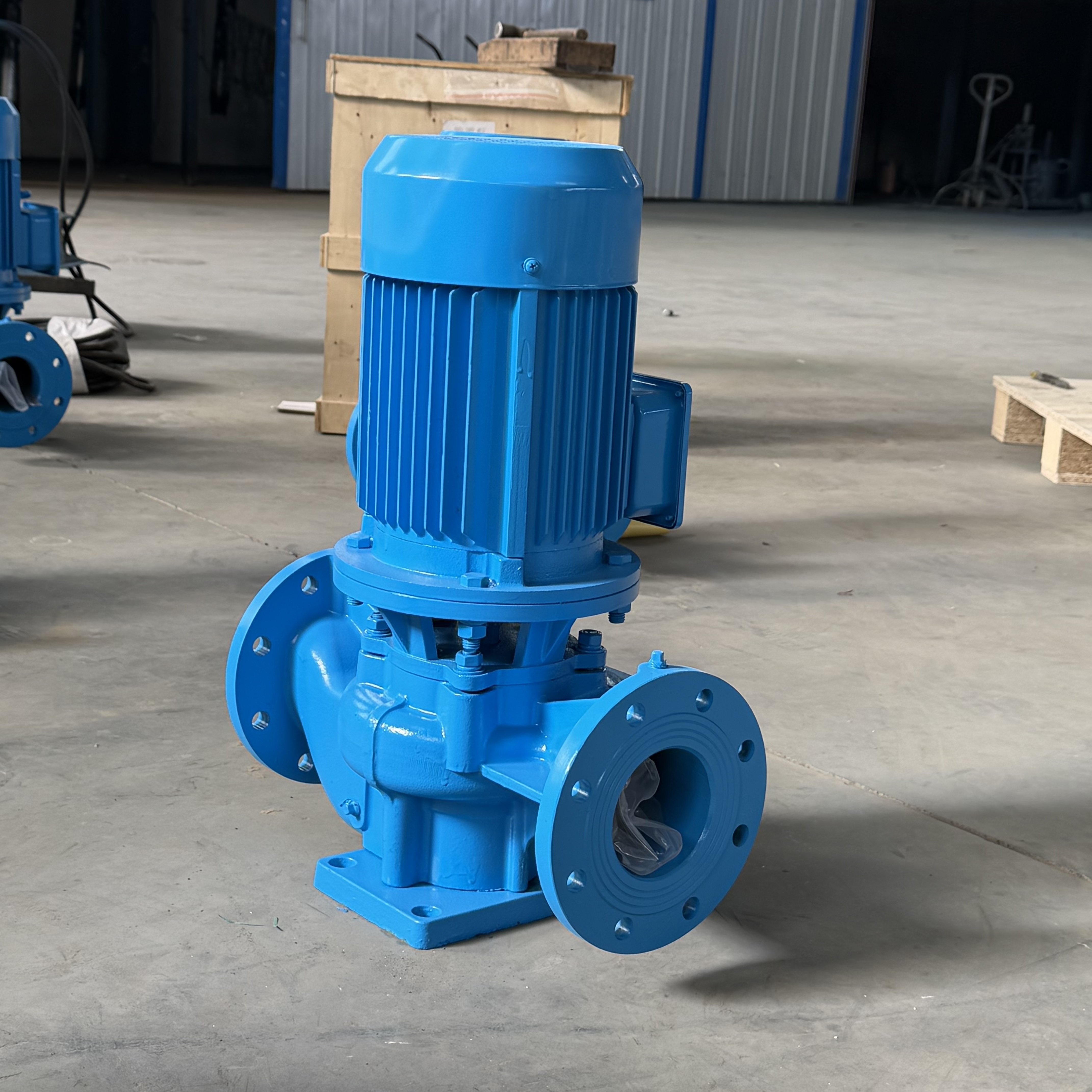

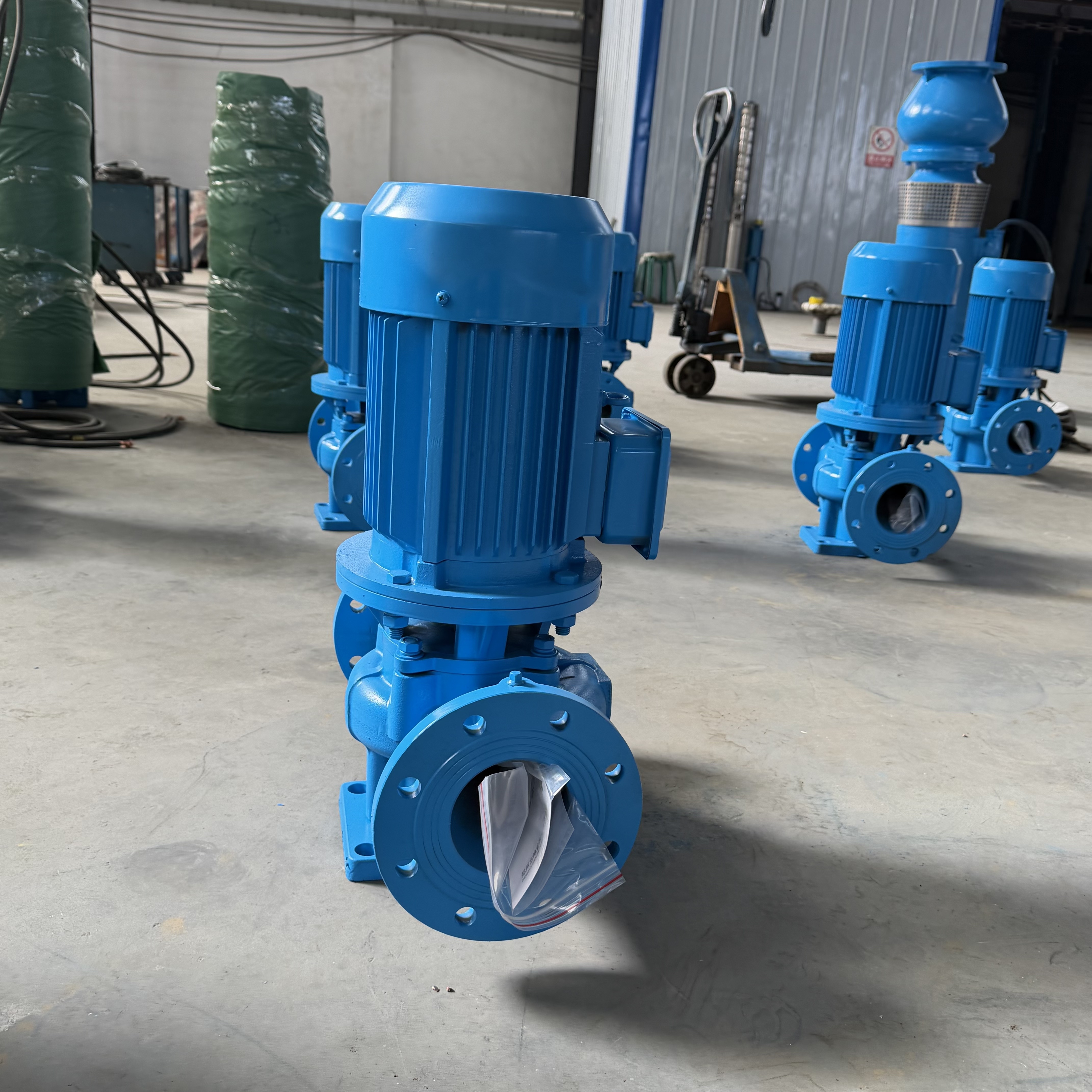

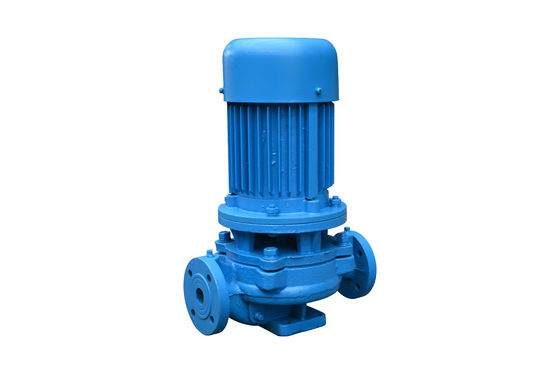

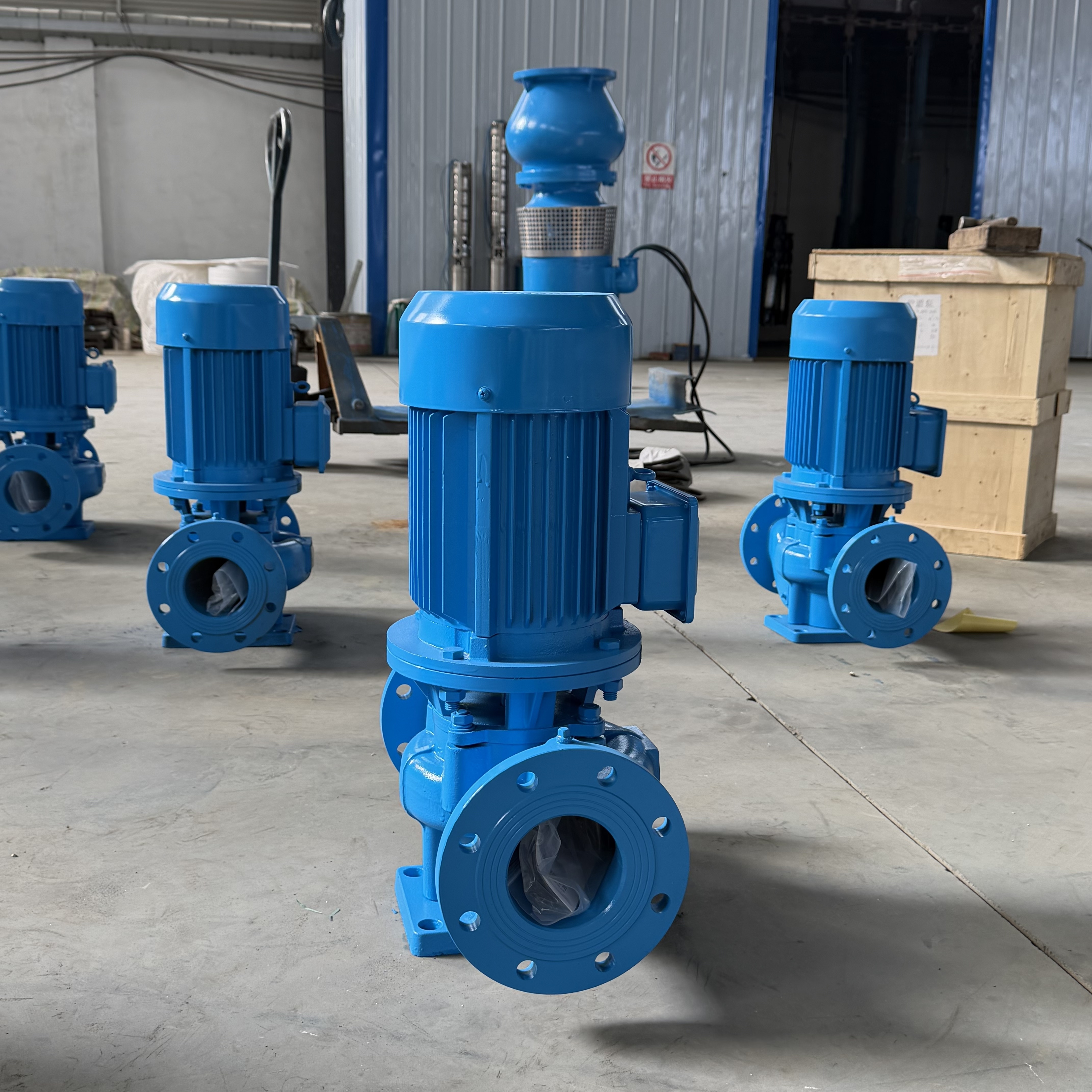

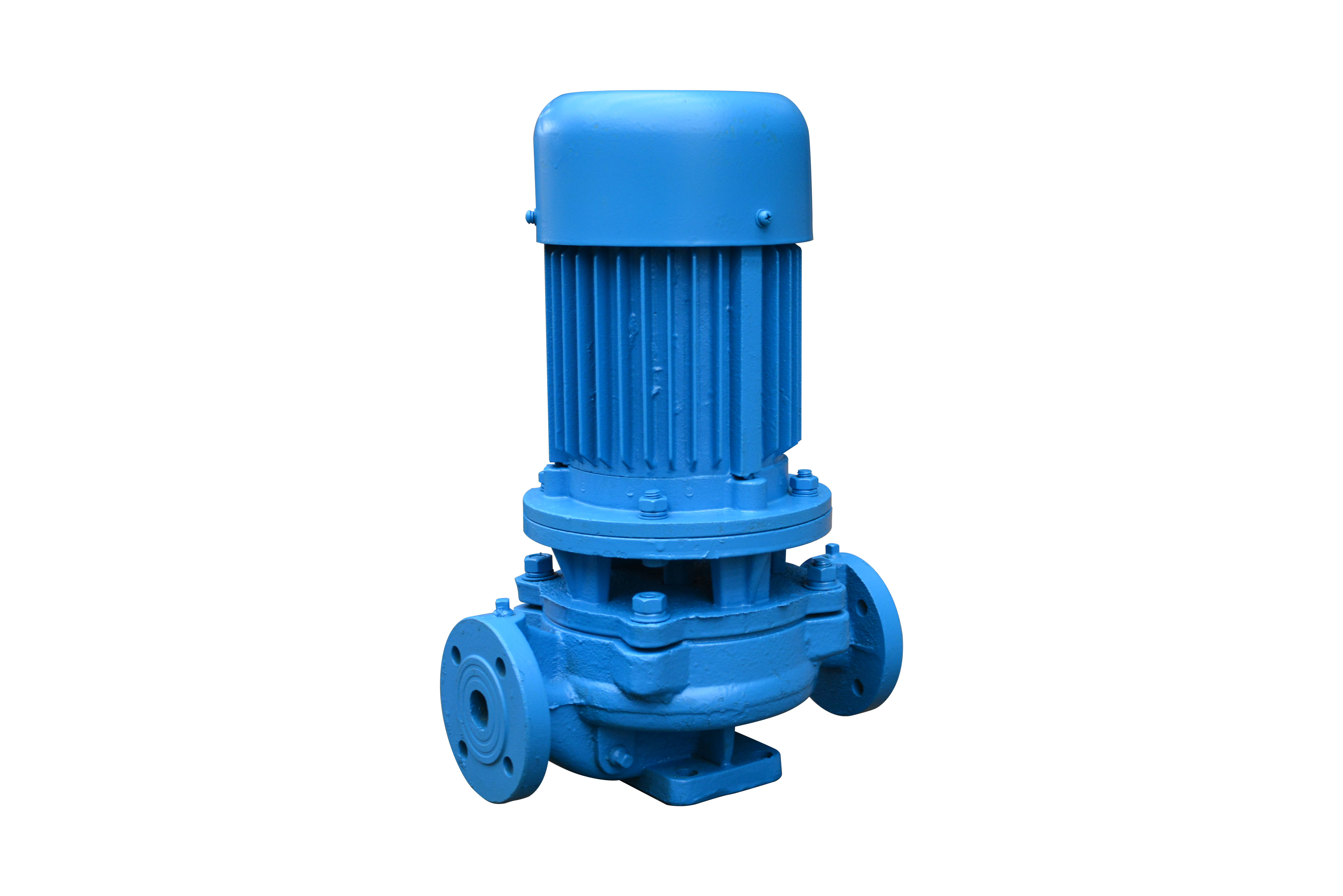

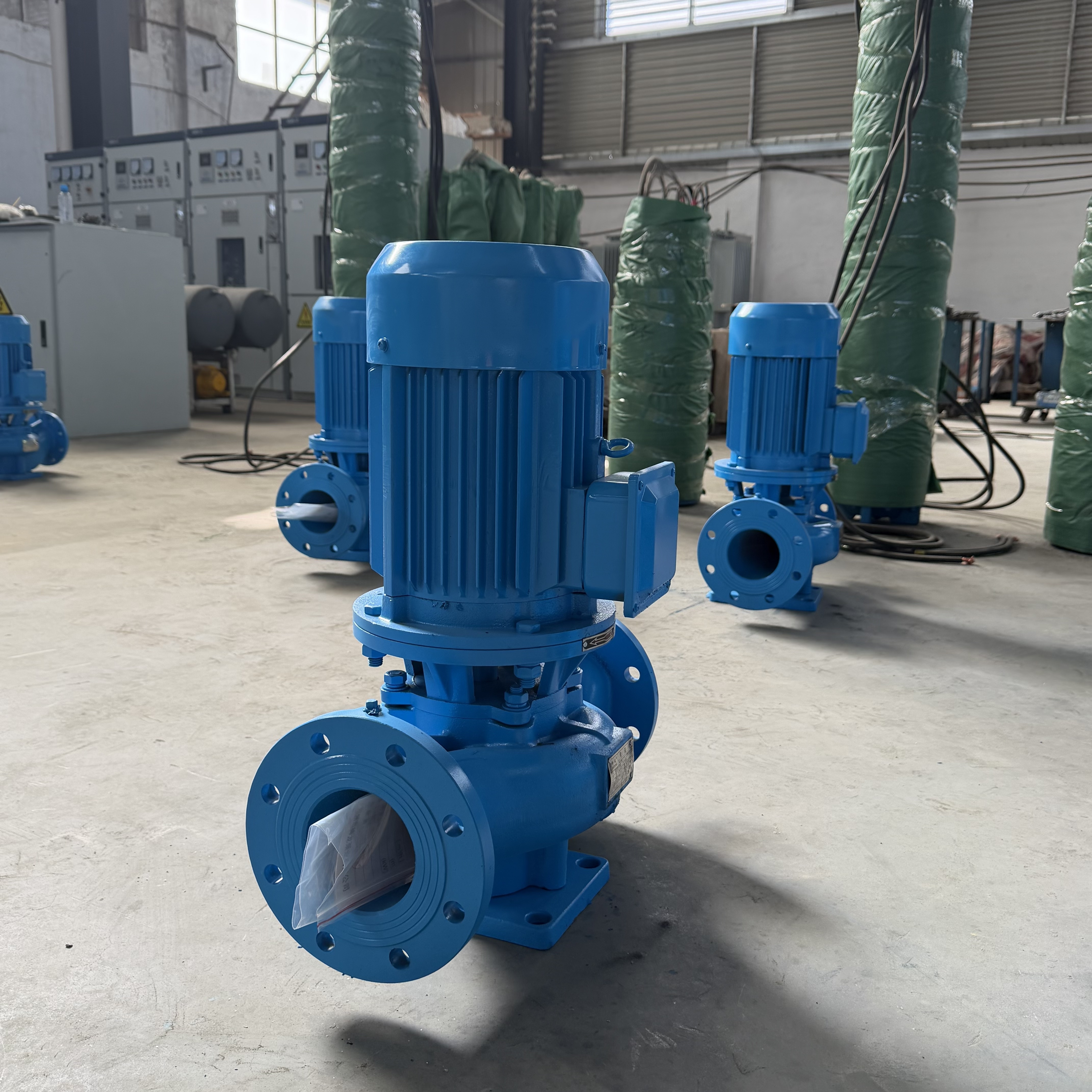

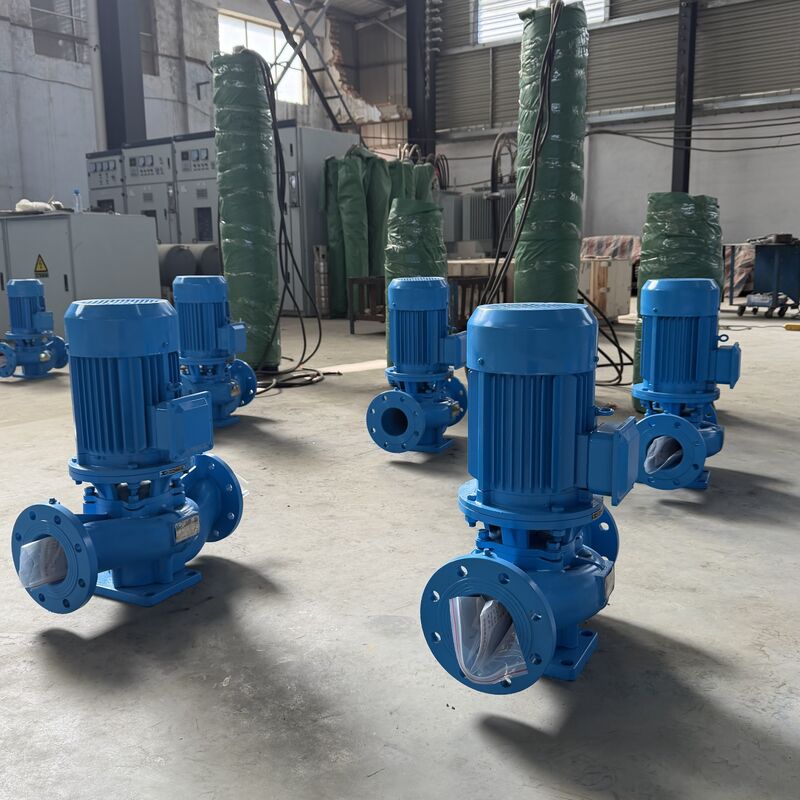

SLG Dikey Tek Kademeli Sıra Tipi Santrifüj Pompa

Ürüne Genel Bakış

SLG Dikey Tek Kademeli Sıra Tipi Santrifüj Pompa, temiz su ve temiz suya benzer fiziksel ve kimyasal özelliklere sahip diğer sıvıları taşımak için tasarlanmıştır.
Endüstriyel ve belediye su temini ve drenaj sistemlerinde, yüksek katlı bina basınçlandırmasında, peyzaj sulamasında, yangınla mücadele takviyesinde, uzun mesafeli su transferinde, HVAC sirkülasyon sistemlerinde, banyo sıcak ve soğuk su sirkülasyonunda ve destekleyici ekipman uygulamalarında yaygın olarak kullanılmaktadır.

Çalışma sıcaklığı: T ＜ 80°C

II. Yapısal Özellikler

1. Dikey Sıra Tipi Yapı
   Pompa, giriş ve çıkış çapları aynı eksen üzerinde hizalanmış dikey bir sıra tasarımına sahiptir. Bir vana gibi doğrudan boru hattına monte edilebilir.
   Kompakt ve estetik tasarım, minimum zemin alanı gerektirir ve inşaat maliyetlerini düşürür. Koruyucu bir kapakla donatıldığında, dış mekan kurulumu için uygundur.

2. Kompakt ve Dengeli Tasarım
   Çark doğrudan uzatılmış motor miline monte edilerek kısa bir eksenel uzunluk ve kompakt bir yapı elde edilir.
   Pompa ve motorun optimize edilmiş yatak konfigürasyonu, çalışma sırasında radyal ve eksenel yükleri etkili bir şekilde dengeler, düşük titreşim ve düşük gürültü ile sorunsuz performans sağlar.

3. Güvenilir Mil Sızdırmazlığı
   Mil contası, ithal titanyum alaşımlı sızdırmazlık halkaları, orta hizmet tipi yüksek sıcaklık mekanik contaları ve sert alaşımlı malzemeler içeren bir mekanik conta veya kombine mekanik conta konfigürasyonu benimser.
   Bu aşınmaya dayanıklı sızdırmazlık tasarımı, mekanik contanın hizmet ömrünü önemli ölçüde uzatır.

4. Kolay Kurulum ve Bakım
   Bakım, boru hattı sistemini sökmeden yapılabilir. Komple rotor tertibatını çıkarmak için sadece pompa-motor bağlantı tabanı somunlarını sökün.

5. Esnek Çalışma Modları
   Pompalar, gerekli debi ve basınca göre seri veya paralel olarak çalıştırılabilir.

6. Çoklu Kurulum Seçenekleri
   Farklı boru hattı düzeni gereksinimlerini karşılamak için dikey veya yatay kurulum seçilebilir.

III. Uygulamalar

SLG dikey sıcak su boru hattı pompası, metalurji, kimyasal işleme, tekstil üretimi, ahşap işleme ve kağıt yapımı gibi endüstrilerde sıcak su basınçlandırması ve sirkülasyonu için uygundur.
Ayrıca kazanlarda, otellerde, hamamlarda, misafirhanelerde ve kentsel konut ısıtma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.

Maksimum çalışma sıcaklığı: ≤ 80°C

IV. Kurulum ve Çalıştırma

Çalıştırma ve İşletme

1. Motor soğutma fanını manuel olarak döndürün. Çark, herhangi bir sürtünme veya sıkışma olmadan sorunsuz dönmelidir.

2. Yağlama sıvısının mekanik conta yüzeylerine girmesini sağlamak için pompa milini elle çevirin.

3. Pompayı hazırlayın ve havayı tahliye edin: Sıvının pompa odasını ve boru hattını tamamen doldurmasını sağlamak ve emme hattının hava geçirmezliğini sağlamak için giriş vanasını açın.

4. Başlangıç akımını azaltmak için boşaltma vanasını kapatın.

5. Gücü açın ve doğru dönüş yönünü doğrulamak için motoru kısaca çalıştırın.
   Motor fan ucundan bakıldığında, dönüş saat yönünde az olmalıdır.

6. Boşaltma vanasını kademeli olarak açın ve pompayı nominal koşullar altında çalışır durumda tutmak için ayarlayın.

7. Çalışma sırasında anormal gürültü veya alışılmadık sesler meydana gelirse, inceleme için pompayı derhal durdurun.

8. Normal mekanik conta sızıntısı dakikada 3 damladan az olmalıdır.
   Motor ve yatak sıcaklık artışını kontrol edin; 70°C'nin altında olmalıdır. Aşılırsa, nedeni araştırın.

Kapatma Prosedürü

1. Boşaltma vanasını kapatın.

2. Güç kaynağını kesin ve motoru durdurun.

3. Giriş vanasını kapatın.

4. Pompa uzun bir süre hizmet dışı kalacaksa, pompadaki tüm sıvıyı boşaltın.

V. Sorun Giderme ve Çözümler

1. Pompa Su Vermiyor

Olası Nedenler

• Giriş veya çıkış vanası kapalı; boru hattı veya çark akış geçidi tıkalı

• Yanlış motor dönüş yönü veya düşük hıza neden olan faz kaybı

• Emme borusunda hava kaçağı

• Pompa tam olarak hazırlanmamış; pompa odasında hava sıkışmış

• Yetersiz giriş suyu beslemesi, aşırı emme yüksekliği veya sızdıran ayak vanası

• Aşırı boru hattı direnci veya yanlış pompa seçimi

Çözümler

• Tıkanıklıkları inceleyin ve giderin

• Motor dönüşünü düzeltin ve elektrik bağlantılarını sabitleyin

• Hava kaçağını ortadan kaldırmak için sızdırmazlık yüzeylerini sıkın

• Pompayı tamamen hazırlayın ve havayı tahliye edin

• Pompayı durdurun ve emme koşullarını inceleyin

• Boru hattı dirseklerini azaltın veya uygun bir pompa yeniden seçin

2. Yetersiz Debi

Olası Nedenler

• Madde 1 ile aynı

• Boru hattı, çark veya pompa geçidi tıkanıklığı; ölçek birikimi; yetersiz vana açıklığı

• Düşük voltaj

• Çark aşınması

Çözümler

• Madde 1 çözümlerini izleyin

• Tıkanıklıkları giderin ve vana açıklığını yeniden ayarlayın

• Voltajı sabitleyin

• Çarkı değiştirin

3. Aşırı Güç Tüketimi

Olası Nedenler

• Nominal debinin ötesinde çalışma

• Aşırı emme yüksekliği

• Yatak aşınması

Çözümler

• Boşaltma vanasını kısarak debiyi ayarlayın

• Emme yüksekliğini azaltın

• Yatakları değiştirin

4. Anormal Gürültü veya Titreşim

Olası Nedenler

• Kararsız boru hattı desteği

• Sıvıda karışık hava

• Kavitasyon

• Yatak hasarı

• Motor aşırı yüklenmesi ve aşırı ısınması

Çözümler

• Boru hattını sabitleyin

• Emme basıncını artırın ve havayı tahliye edin

• Vakum seviyesini azaltın

• Yatakları değiştirin

• Çalışma koşullarını ayarlayın

5. Motor Aşırı Isınması

Olası Nedenler

• Aşırı yüklenmeye neden olan aşırı debi

• Mekanik sürtünme

• Motor yatağı hasarı

• Yetersiz voltaj

Çözümler

• Boşaltma vanasını kısın

• Sürtünmeyi inceleyin ve ortadan kaldırın

• Yatakları değiştirin

• Voltajı sabitleyin

6. Pompa Sızıntısı

Olası Nedenler

• Mekanik conta aşınması

• Pompa gövdesinde kum delikleri veya çatlaklar

• Düzensiz sızdırmazlık yüzeyleri

• Gevşek montaj cıvataları

Çözümler

• Mekanik contayı değiştirin

• Kaynak onarımı veya gövdeyi değiştirin

• Sızdırmazlık yüzeylerini yeniden işleyin

• Cıvataları sıkın
