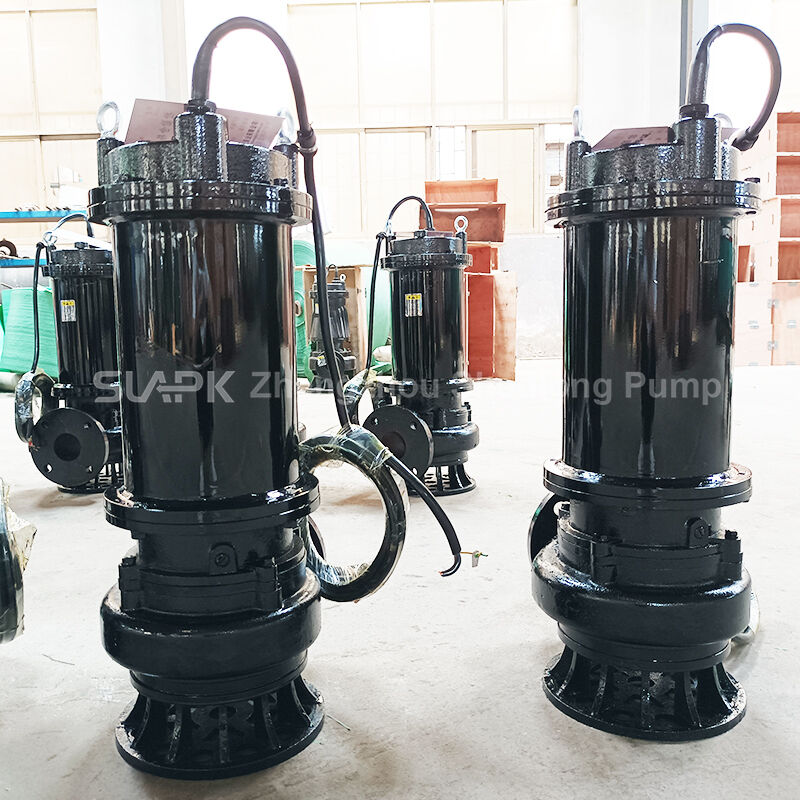

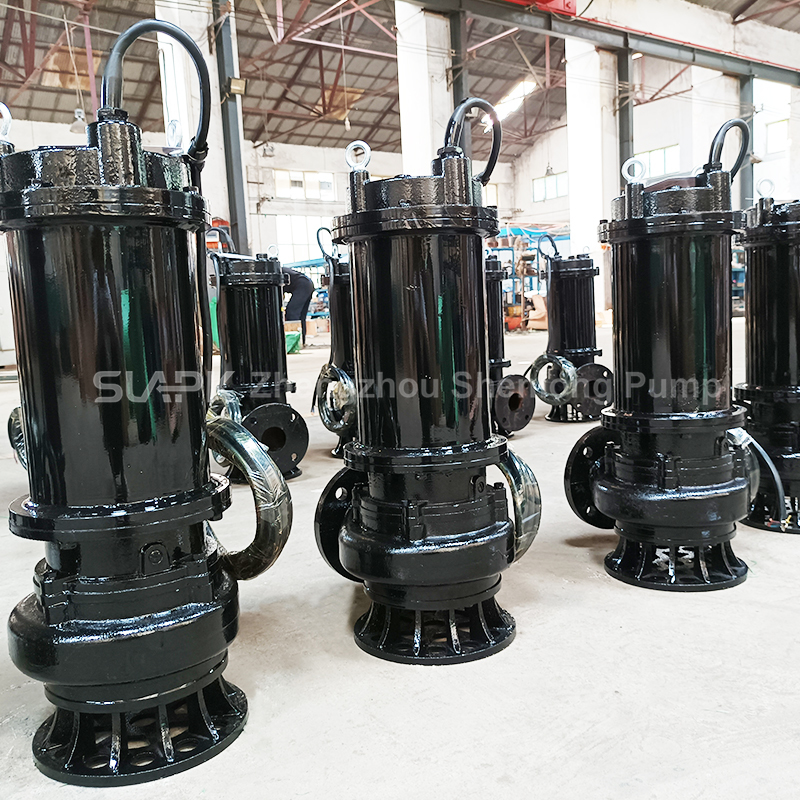

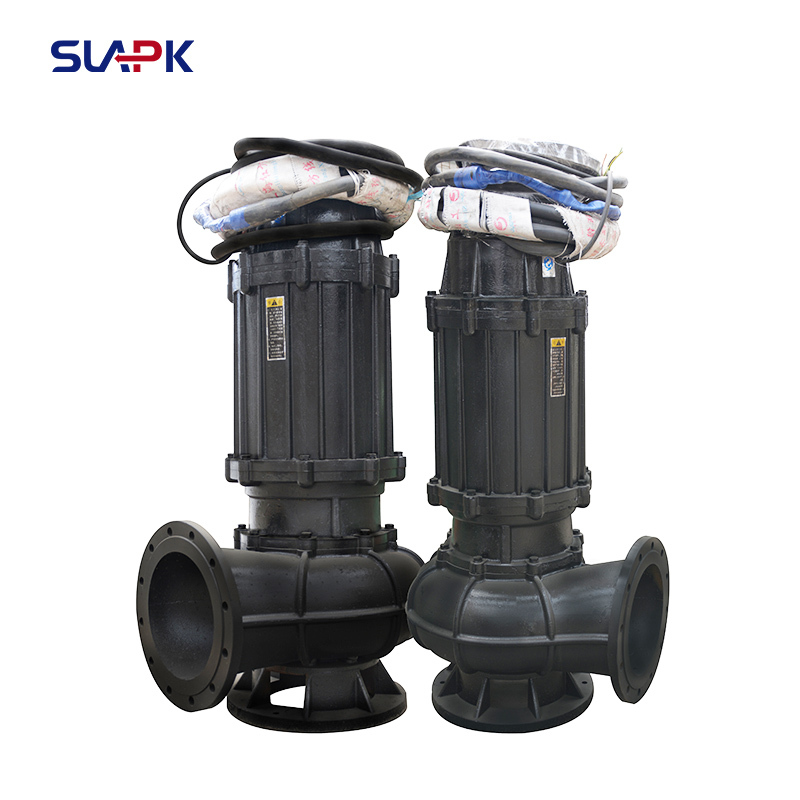

Yüksek Verimli Dalgıç Atık Su Pompası, 220 m³/saat Akış Belediye Mühendisliği Detaylı Kurulum Kılavuzu

Giriş

Kentsel drenaj sistemleri ve atık su arıtma tesislerinden sel kontrol altyapısına kadar uzanan modern belediye mühendisliği projelerinde, yüksek verimli dalgıç atık su pompası vazgeçilmez bir bileşen haline gelmiştir. 220 m³/saat'lik bir tasarım debisine sahip olan bu pompa modeli, enerji verimliliğini ve düşük bakım gereksinimlerini korurken, zorlu ortamlarda güvenilir, sürekli çalışma için tasarlanmıştır.

Bu detaylı kurulum kılavuzu, mühendislerin, yüklenicilerin ve tesis yöneticilerinin, 220 m³/saat'lik dalgıç atık su pompasının belediye uygulamalarında güvenli, uyumlu ve optimum şekilde konuşlandırılmasını sağlamak için adım adım rehberlik sağlar.

1. Ürüne Genel Bakış

Temel Özellikler:

Akış Hızı: 220 m³/saat (nominal koşullarda ±%5 tolerans)

Basma Yüksekliği Aralığı: Tipik olarak 10–35 metre (model konfigürasyonuna göre değişir)

Motor Gücü: 18,5 kW – 30 kW (380V, 50Hz, 3 faz)

Çark Tipi: Tıkanmayı önleyen tek veya çift kanallı vorteks tasarımı

Pompa Gövde Malzemesi: Sfero dökme demir veya isteğe bağlı paslanmaz çelik (304/316)

Mekanik Salmastra: Yağ odası korumalı çift uçlu tungsten karbür salmastralar

Sıcaklık Sınırı: ≤40°C (ortam), pH 5–9

Katı Madde İşleme: Boşaltma portu çapının %50'sine kadar katı madde geçirebilir (örneğin, DN150 çıkışı için ~75 mm)

Not: Kurulumdan önce her zaman tam model özelliklerini tedarikçinizle doğrulayın.

2. Kurulum Öncesi Kontrol Listesi

Kuruluma başlamadan önce, aşağıdakileri doğrulayın:

✅ Saha Koşulları

Kuyu çukuru boyutları minimum boşluk gereksinimlerini karşılar (tipik olarak ≥1,2× pompa genişliği)

Giriş ve çıkış boruları üreticinin düzen şemasına göre hizalanmıştır

Bakım için yeterli havalandırma ve erişim

✅ Elektriksel Hazırlık

Güç kaynağı: 380V ±%5, 50Hz, topraklı 3 fazlı sistem

Kontrol paneli aşırı yük, faz kaybı ve kaçak koruma ile donatılmıştır

İsteğe bağlı: Seviye sensörlü otomatik kontrol kabini (denetimsiz çalışma için önerilir)

✅ Kaldırma ve Güvenlik Ekipmanları

Paslanmaz çelik kılavuz ray sistemi (otomatik bağlantı kullanılıyorsa)

Sertifikalı vinç veya zincirli palanga (kapasite ≥1,5× pompa ağırlığı)

KKD: Su geçirmez botlar, eldivenler, gaz dedektörü (kapalı alana giriş için)

3. Kurulum Adımları

Adım 1: Kuyu Havuzunu Hazırlayın

Kuyu tabanındaki kalıntıları temizleyin.

Tabanın düz ve keskin nesnelerden arınmış olduğundan emin olun.

Kılavuz rayları dikey olarak takın (otomatik bağlantı sistemi kullanılıyorsa) ve ankraj cıvataları ile sabitleyin.

Adım 2: Boşaltma Borusunu Birleştirin

Boşaltma flanşını, uyumlu contalar ve cıvatalar kullanarak yükseltici boruya bağlayın.

Otomatik bağlantı modelleri için: Bağlantı tabanını, kuyu dibindeki boşaltma dirseğine takın.

Adım 3: Pompayı İndirin

Kaldırma zincirini veya kablosunu pompanın belirlenmiş göz cıvatasına sabitleyin.

Pompayı, kendiliğinden hizalanana ve bağlantı tabanına kilitlenene kadar kılavuz raylar boyunca yavaşça indirin.

Pompanın eğilmeden sıkıca oturduğunu doğrulayın.

⚠️ Pompayı asla güç kablosundan kaldırmayın.

Adım 4: Elektrik Bağlantısı

Güç kablosunu su geçirmez bir borudan geçirin.

Kablolama şemasına göre kontrol panelinin içindeki klemens kutusuna bağlayın.

Enerji vermeden önce yalıtım direnci testi (>1 MΩ) yapın.

Adım 5: Devreye Alma Testi

Kuyuyu çalışma seviyesine kadar doldurun (minimum batırma işaretinin üzerinde).

Dönüş yönünü (yukarıdan bakıldığında saat yönünde) doğrulamak için motoru kısaca çalıştırın.

30 dakika boyunca sürekli çalıştırın; titreşimi, gürültüyü ve sıcaklığı izleyin.

Salmastralarda ve flanş bağlantılarında sızıntı olup olmadığını kontrol edin.

4. Operasyonel En İyi Uygulamalar

Minimum Batırma: Her zaman sıvı seviyesini motor soğutma ceketinin üzerinde tutun.

Kuru Çalışma Koruması: Yeterli sıvı olmadan asla çalıştırmayın—dakikalar içinde termal aşırı yük meydana gelebilir.

Düzenli Denetim:

Aylık: Salmastra bütünlüğünü ve kablo durumunu kontrol edin

Üç Aylık: Çarkı aşınma veya tıkanma açısından inceleyin

Yıllık: Sızıntı >10 mL/gün tespit edilirse mekanik salmastraları değiştirin

5. Sorun Giderme Kılavuzu

6. Bakım ve Hizmet Ömrü

Uygun kurulum ve rutin bakımla, yüksek kaliteli bir 220 m³/saat dalgıç atık su pompası şunları başarabilir:

Hizmet ömrü: 8.000–15.000 çalışma saati

MTBF (Arızalar Arası Ortalama Süre): Belediye hizmetinde >3 yıl

Enerji tasarrufu: Optimize edilmiş hidrolik tasarım sayesinde geleneksel pompalara göre %15–25'e kadar

Sonuç

220 m³/saat yüksek verimli dalgıç atık su pompası, belediye atık su yönetimi için sağlam, uygun maliyetli bir çözümü temsil eder. Bu kurulum kılavuzunu izleyerek, operatörler maksimum güvenilirlik, güvenlik ve yaşam döngüsü performansını sağlayabilir—hem işletme maliyetlerini hem de çevresel riski azaltır.

Teknik destek, özel konfigürasyonlar veya OEM ortaklıkları için, bugün mühendislik ekibimizle iletişime geçin.
