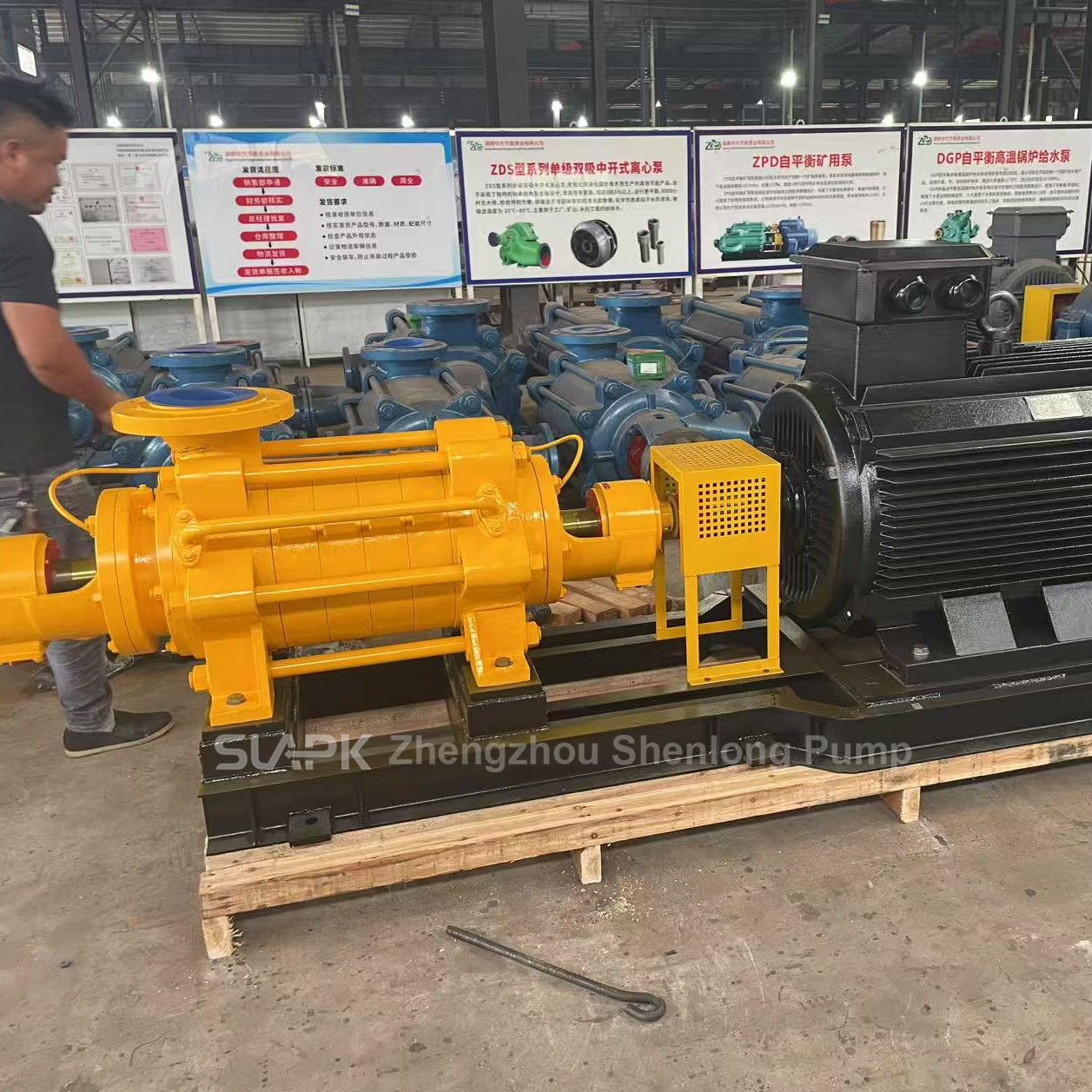

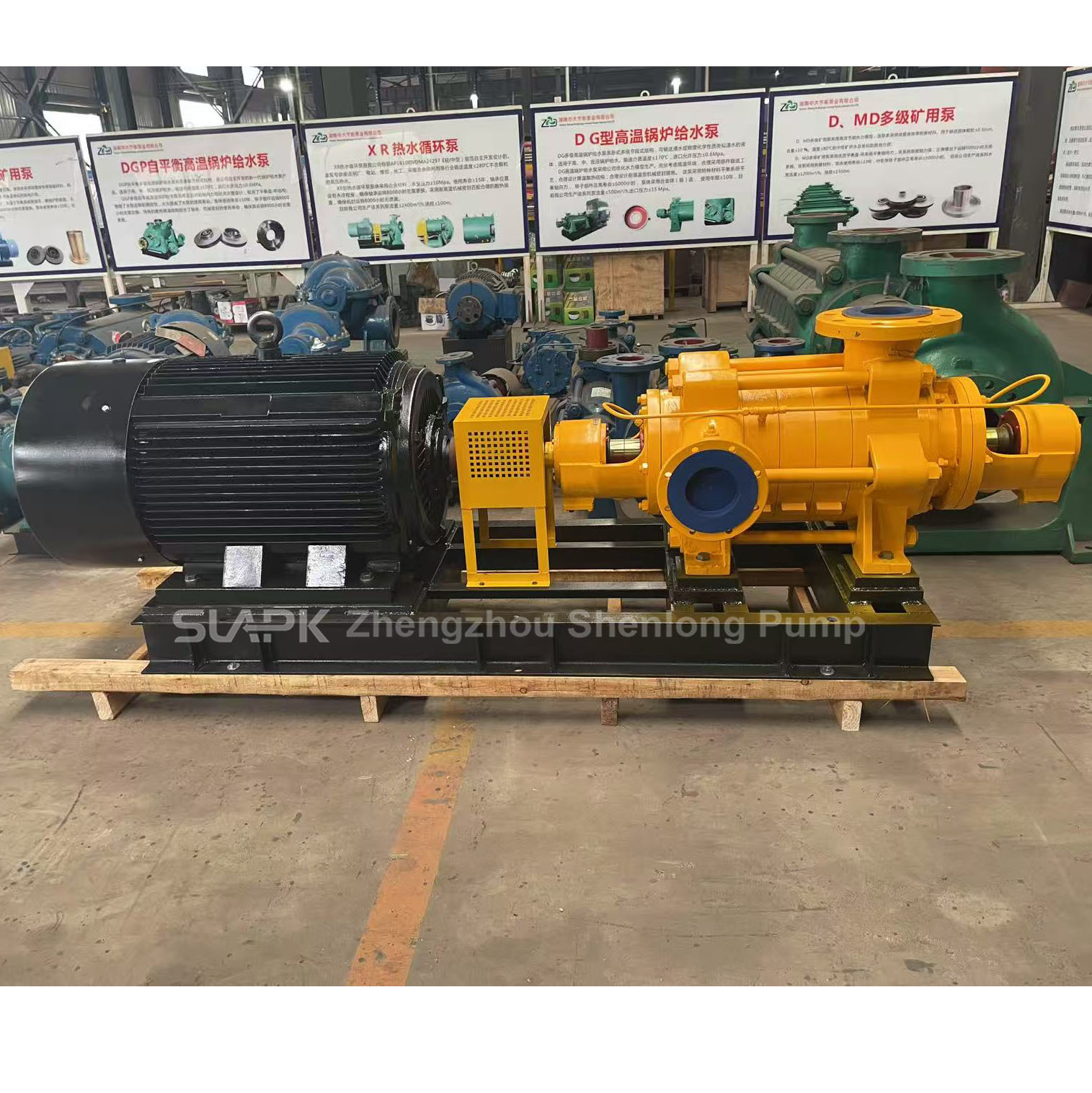

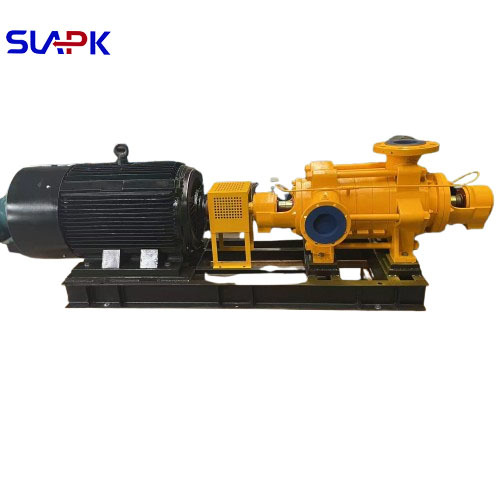

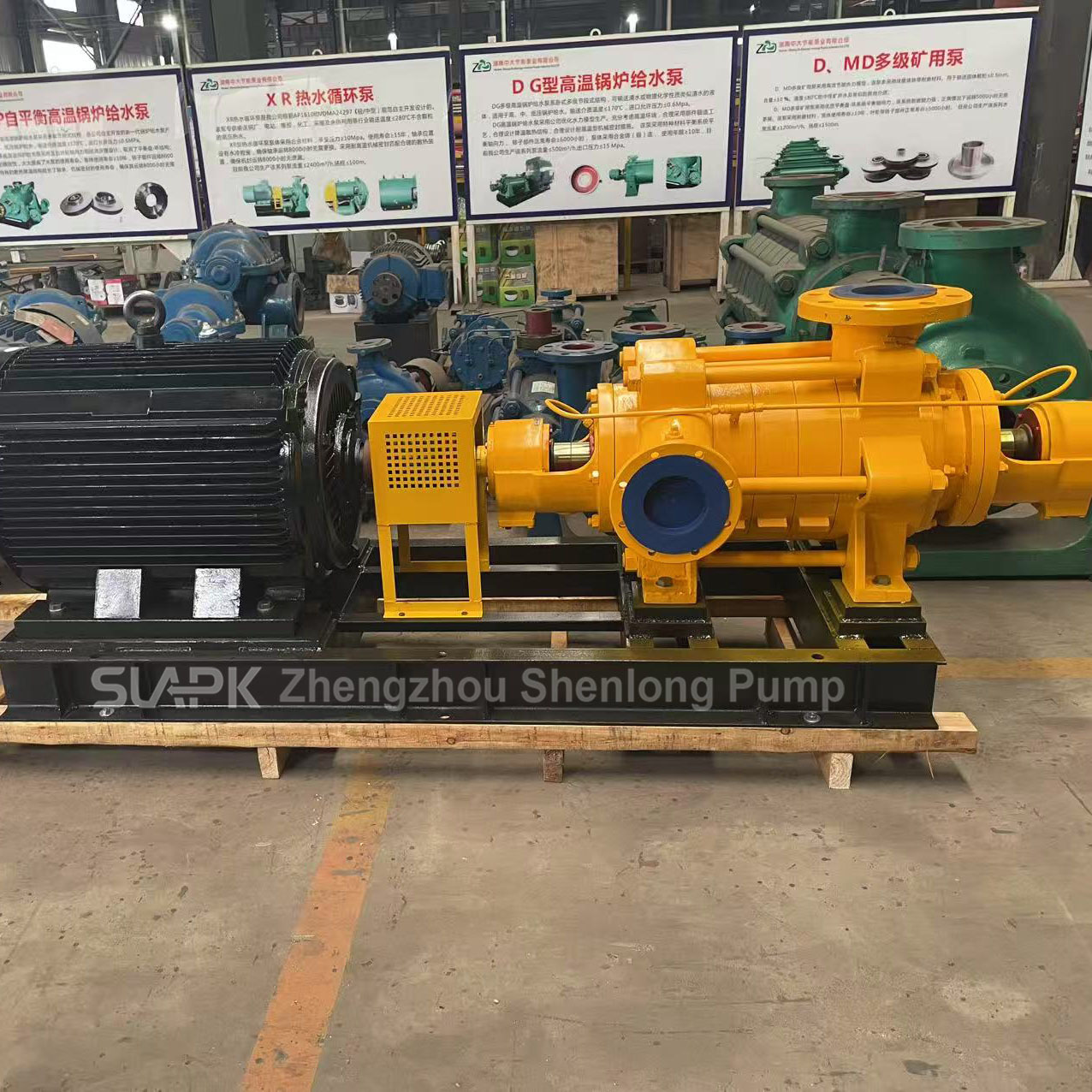

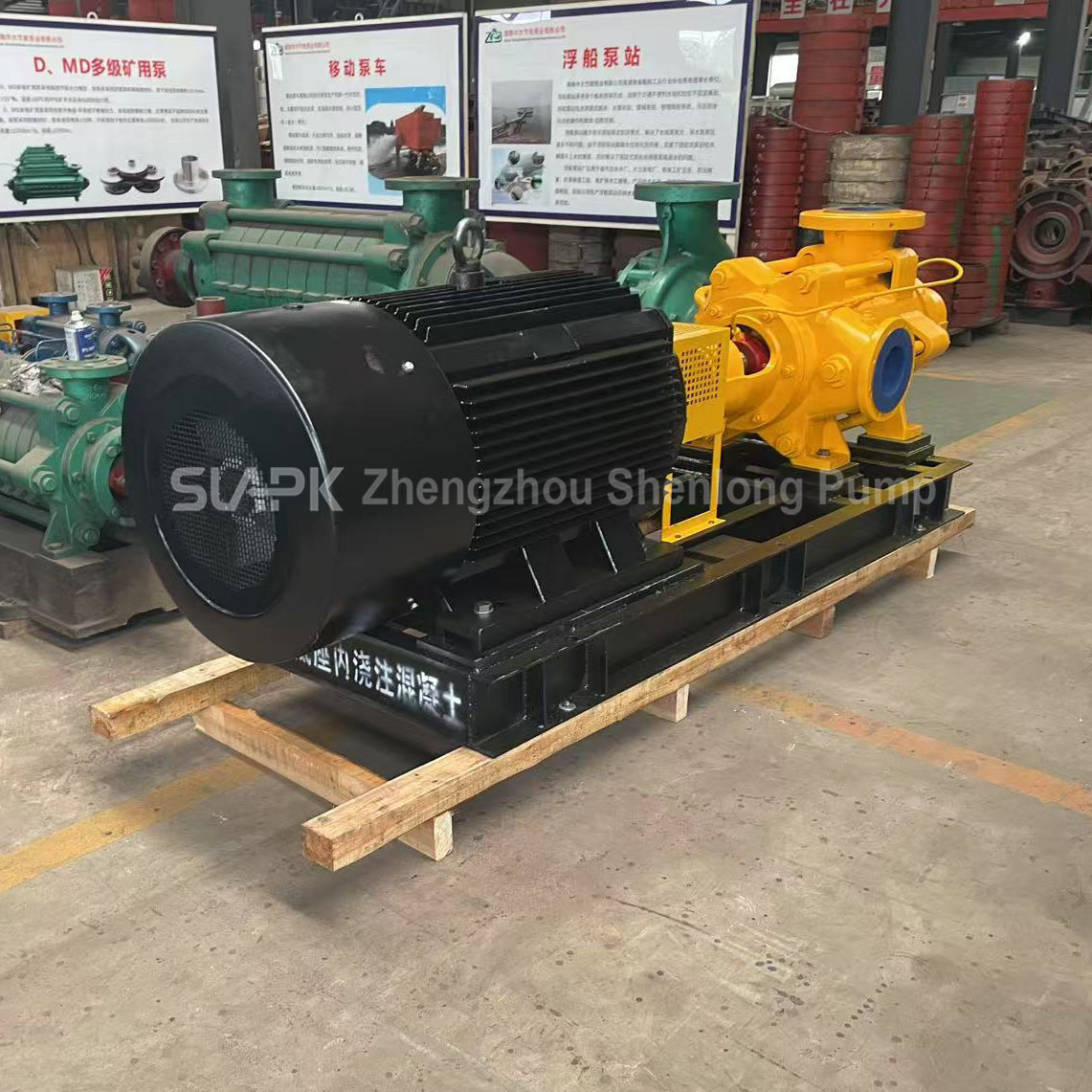

D tipi yatay çok kademeli santrifüj temiz su pompası Yüksek basınca sahip endüstriyel su temini pompası

Ürün Açıklaması

D tipi yatay çok kademeli santrifüj temiz su pompası Yüksek basma yükseklikli endüstriyel su temini pompası

D tipi yatay çok kademeli santrifüj temiz su pompasının tanıtımı:

D tipi yatay çok kademeli santrifüj pompa, tek emişli, çok kademeli kesitli bir santrifüj pompadır. Esas olarak endüstriyel ve belediye su temini ve drenajı, yüksek katlı bina basınçlandırma sistemleri, bahçe sprinkler sulama, yangından korunma basınçlandırması, uzun mesafeli su taşımacılığı, ısıtma sistemleri, banyo tesisleri ve ayrıca soğuk ve sıcak su sirkülasyonu güçlendirme ve ekipmanlarında (destek uygulamaları) kullanılır.
 Çark, yüksek kaliteli dökme demirden yapılmıştır ve kanatlar içerir. Sıvı, çarka bir taraftan eksenel olarak girer. Çarkın her iki tarafındaki eşit olmayan basınç nedeniyle, kaçınılmaz olarak bir eksenel kuvvet oluşur. Bu eksenel kuvvet, denge diski tarafından taşınır. Çark, üretim sırasında statik denge testinden geçmiştir.

Sızdırmazlık halkası dökme demirden yapılmıştır ve yüksek basınçlı suyun giriş bölümüne geri sızmasını önlemek için tasarlanmıştır. Sırasıyla giriş segmentine ve orta segmente sabitlenir.

Denge diski aşınmaya dayanıklı dökme demirden yapılmıştır ve deşarj bölümü ile kuyruk kapağı arasında bulunur. Denge halkası ile birlikte, eksenel kuvvetleri dengelemek için kullanılan dengeleme cihazını oluşturur.

Zhengzhou Shenlong Pompa Sanayi, çok kademeli santrifüj pompaların profesyonel bir üreticisidir ve çok kademeli pompaların araştırma, geliştirme ve üretimi konusunda 40 yıldan fazla deneyime sahiptir. Şirket, güçlü teknik yeteneklere, bol üretim tecrübesine ve kapsamlı test yöntemlerinin yanı sıra profesyonel bir Ar-Ge tasarım ekibine ve üretim teknisyenlerine güvenmektedir.

D tipi yatay çok kademeli santrifüj temiz su pompası Uygulaması

D Tipi Yatay Çok Kademeli Santrifüj Pompanın Uygulama Alanı

D tipi yatay çok kademeli santrifüj pompa, temiz su veya suya benzer fiziksel ve kimyasal özelliklere sahip diğer ortamların verimli taşınması için tasarlanmıştır. -20°C ila 80°C sıcaklık aralığındaki, maksimum hacim konsantrasyonu %0,1'i ve partikül boyutu 2 mm'yi geçmeyen çözünmeyen katı partiküller içeren sıvılar için uygundur.

Tipik uygulamalar şunları içerir:

Belediye su temini ve drenajı

Yüksek katlı bina basınçlandırma sistemleri

Bahçe sprinkler sulama

Yangından korunma basınçlandırması

Uzun mesafeli su transferi

Isıtma, havalandırma ve klima (HVAC) sistemleri

Endüstriyel ekipman destek sistemleri

D tipi yatay çok kademeli santrifüj temiz su pompası Yapısal özellikleri

1. Pompa Tasarımı ve Konfigürasyonu

Yatay veya dikey emme portu düzenlemesi ile tek emişli, çok kademeli segmentli santrifüj pompa yapısı.

Pompa gövdesi, bir giriş bölümü, ara bölümler (kademelerin sayısına göre yapılandırılmış) ve bir çıkış bölümünden oluşur, hepsi gergi cıvataları ile bağlanır.

Rulman yuvaları pompanın her iki ucuna monte edilir ve çark kademelerinin sayısı, gerekli basma yüksekliğine göre seçilir.

2. Rotor Grubu

Dönen bileşenler arasında hassas işlenmiş bir pompa mili, çarklar, mil manşonları ve bir denge diski bulunur. Çark sayısı, pompa kademelerinin sayısına karşılık gelir.

Tüm bileşenler, rotor yapısının sağlamlığını ve bütünlüğünü sağlayarak, kamalar ve kilitleme somunları aracılığıyla mile güvenli bir şekilde sabitlenir.

3. Rulman ve Eksenel Kuvvet Yönetimi

Rotor, (modele bağlı olarak) döner rulmanlar veya manşonlu yataklar tarafından desteklenir, yataklar eksenel yüklere maruz kalmaz.

Eksenel itme, dayanıklı bir denge diski sistemi tarafından dengelenir. Denge diski durumunun gerçek zamanlı olarak izlenmesi için pompa ucuna görsel bir aşınma göstergesi takılmıştır.

D tipi yatay çok kademeli santrifüj temiz su pompası parametreler:

(Shenlong pompa fabrikasında düzenli bir dalgıç pompa tipidir, yüksek sıcaklık ve 380v/440v/480v/600v/660v, vb. Lütfen ilgilendiğiniz dalgıç pompa tipini seçiniz.)
