20l/s temiz su yeraltı dalgıç pompası Star-Delta kontrol paneli ile

Ürün Açıklaması

20 l/s 220m 10 Inch Casing Water Underground Submersible Pump Specifications With Star-delta Control Panel (Yıldız-delta kontrol paneli ile yeraltı dalgıç pompası özellikleri)

Yeraltı dalgıç pompası modeli:

1Tip: 200QJH72-177-63

2Pompa çapı: 8 inç.

3Çıkış çapı: 4"

4Akış: 20l/s veya 72m3/h

5Başlık metre: 177m.

6Güç kaynağı: 63kw 85hp, 121.5A, 3 fazlı 400v 50hz

7Malzeme: AISI 304

20l/s'lik yeraltı suyu dalgıç pompasının teknik özellikleri:

1Pompa gövdesi.

Pompa gövdesinin çinkosuz bronz, paslanmaz çelik/AISI 316 veya dökme demirden dökülmesi gerekir.5) kapatma başlığı çarpı.

2İndirici

Çeviriciler yüksek kaliteli çinkosuz bronz veya paslanmaz çelikten dökülmelidir. Kapalı tipli Çeviricilerde, kaseler yenilenebilir tipte aşınma halkalarıyla donatılır.Çinko içermeyen bronzdan yapılmış ve daha büyük bir rulman yüzeyi olan, AISI 316 veya Paslanmaz Çelikle zırhlı Termoplastik Resign.

3Çubuk.

Pompa şaftı, yenilenebilir, sertleştirilmiş paslanmaz çelik kapağı/AISI 420 ile kaplanmış günlüklerle paslanmaz çelikten olmalıdır.

4Bolt and Nuts.

Tüm vidalar, fındıklar, çubuklar, silindirler vb. paslanmaz çelikten üretilmelidir.

Pompa, çıkarılabilir asansör rulman kolları, rulman çalıları, kabuk aşınma halkaları ve döngü aşınma halkalarıyla donatılır.Her bir döngü, belirlenebilir mesafe kolları veya benzerleri ile oşağa yerleştirilir., döner elemanın yeniden montajı doğru ölçüm gereksizliği olmadan gerçekleştirilebilir.Döner bileşik, statik ve dinamik olarak dengelenmeli ve ardından, bakım sonrası aynı yeniden montajı sağlamak için bileşenin her parçası tanımlanmalı ve işaretlenmelidir..

5. Difüzör

Diffuser termoplastik reçine yapılır.

6Yükleme

Lagerler su ile yağlanmalıdır ve kauçuk türünden lagerler kullanıldığında, rulman malzemesi bir metal kabına sağlam bir şekilde bağlanmalıdır.Lastik rulmanlar, sadece rulmanın yeterli yağlanmasını ve soğutılmasını sağlamak için rulmanın içinden yeterli basınç farkı olduğunda kullanılmalıdır..

7Sahne Kürsüsü.

AISI 316'dan yapılmış.

8Motor.

Denizaltı motoru, 400 V 50 Hz, 3 fazlı AC'de su altında sürekli çalışmak için tamamen kapalı tipte olmalıdır.Motor performansı BS 5000'in ilgili bölümüne uygun olmalıdır.Elektrik motoru yeniden yuvarlanabilir.

Pompa ünitelerinin %100'ü fabrikada test edilmiştir.

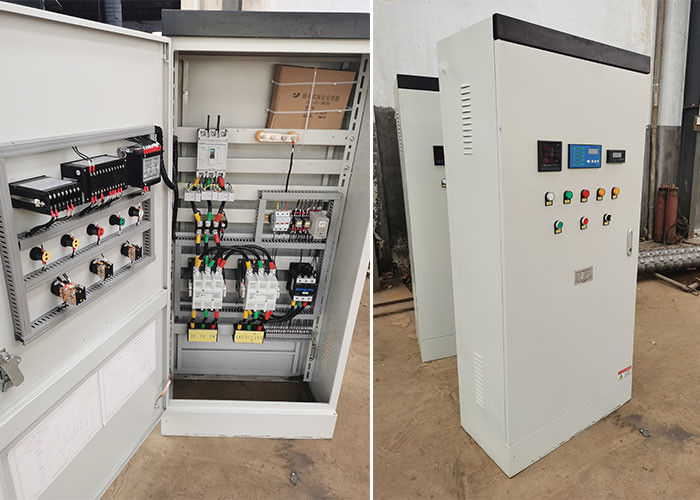

Kontrol panosu

Başlangıç sistemi Star Delta. Sıcaklık koruması için en az üç (3) termostat var.

Kontrol paneli (bundan başka):

1. AC voltmeter

2. AC ammeter

3. Hem voltaj hem de akım için seçim anahtarı

4Frekans ölçer.

5Ana düğme.

6Çarpıcı.

7. Voltaj düzenleyicisi

8. Kaynak lamba ve su seviyesi sensörü

75kw kontrol sistemi Star-Delta, lütfen PE100 termistoru yerleştirilmiş.

Özellik: pompayı çalıştırmak ve durdurmak, pompayı aşırı yüklenme, kuru çalışma, faz gevşekliği veya kısa devre durumunda korumak, PT100 termistoru ile.

Güç Kablosu

Düz 600/1000 volt sınıfı ve yüksek iletkenliğe sahip konserve bakır tel, EPR yalıtımlı ve süper sert kauçuk kılıflı iletkenlerden oluşur.

Yuvarlak Kontrol kablosu
